Hva er den viktigste årsaken til lagersvikt?

Nummer én årsak til Peiling Feil er smørerelatert

Hvis du vil ha et direkte svar: utilstrekkelig eller feil smøring er den viktigste årsaken til lagersvikt, ansvarlig for anslagsvis 36 % til 54 % av alle for tidlige lagerfeil , avhengig av bransje og bruksområde. Noen studier utført av store lagerprodusenter – inkludert SKF og NSK – plasserer tallet enda høyere når du tar hensyn til forurensningstilfeller som i seg selv er forankret i feil i smørestyringen.

Lagre er presisjonskonstruerte komponenter. De rullende elementene, løpebanene og merdene opererer under enorm belastning, ofte ved høye hastigheter og temperaturer. Uten den riktige smørefilmen som skiller metalloverflater, oppstår direkte kontakt, noe som fører til rask slitasje, varmeutvikling, overflatetretthet og til slutt katastrofal svikt. Fysikken er grei: metall på metall i hastighet genererer varme, varme degraderer materialet, og nedbrutt materiale svikter.

Når det er sagt, er lagersvikt sjelden forårsaket av en enkelt isolert faktor. Smøreproblemer utløser eller akselererer ofte andre feilmoduser. Å forstå hele spekteret av årsaker - og hvordan de samhandler - er avgjørende for alle som administrerer roterende utstyr, enten det er i et produksjonsanlegg, en vindturbin, en drivlinje for biler eller en matvarelinje.

Hvorfor smøresvikt dominerer lagerskadestatistikk

Smøresvikt er ikke bare et spørsmål om å gå tom for fett eller olje. Den omfatter et bredt spekter av forhold som hindrer smøremidlet i å gjøre jobben sin. Hver av disse forholdene gir distinkte skademønstre på lageroverflatene.

Utilstrekkelig smørevolum

Når et lager ikke får nok smøremiddel, blir den elastohydrodynamiske filmen som skiller rullende elementer fra løpebaner for tynn til å forhindre metall-til-metall-kontakt. Dette resulterer i limslitasje, utsmøring og lokale varmetopper. I elektriske motorer som kjører med 1500 RPM eller høyere, kan metalloverflater nå ødeleggende temperaturer i løpet av minutter etter at smøremiddelet er sultet.

Feil smøremiddeltype eller viskositet

Å bruke et smøremiddel med feil viskositetsklasse for påføringshastighet og temperatur er en av de vanligste vedlikeholdsfeilene. Et smøremiddel som er for tynt kan ikke opprettholde en tilstrekkelig film under belastning; en som er for tykk genererer overdreven varme gjennom kjerning og drag. For høyhastighetsspindellagre, for eksempel bruk av et standard NLGI 2 fett i stedet for en lavviskositetsolje eller NLGI 1 fett øker driftstemperaturen dramatisk og forkorter lagrenes levetid.

Oversmøring

Kontraintuitivt er for mye smøremiddel også et betydelig problem. Oversmurte lagre opplever forhøyede innvendige temperaturer på grunn av kjerne, som bryter ned fettbaseoljen og fortykningsmidlet, noe som fører til lekkasje og herding. Oversmøring står for en betydelig andel av lagerfeil i elektriske motorer , hvor teknikere ofte smører på fett uten å rense gammelt materiale, noe som forsterker problemet over tid.

Nedbrytning av smøremiddel

Fett og olje har begrenset levetid. Varmesykling, oksidasjon, vanninntrenging og mekanisk skjæring forringer smøremiddelytelsen over tid. Et fett som testet perfekt ved igangkjøring kan ha mistet det meste av beskyttelseskapasiteten etter 4000 til 8000 timers service, avhengig av driftsforholdene. Mange vedlikeholdsintervaller er satt basert på kalendertid i stedet for faktisk tilstand, noe som fører til at lagrene kjører på brukt smøremiddel lenge forbi dets effektive levetid.

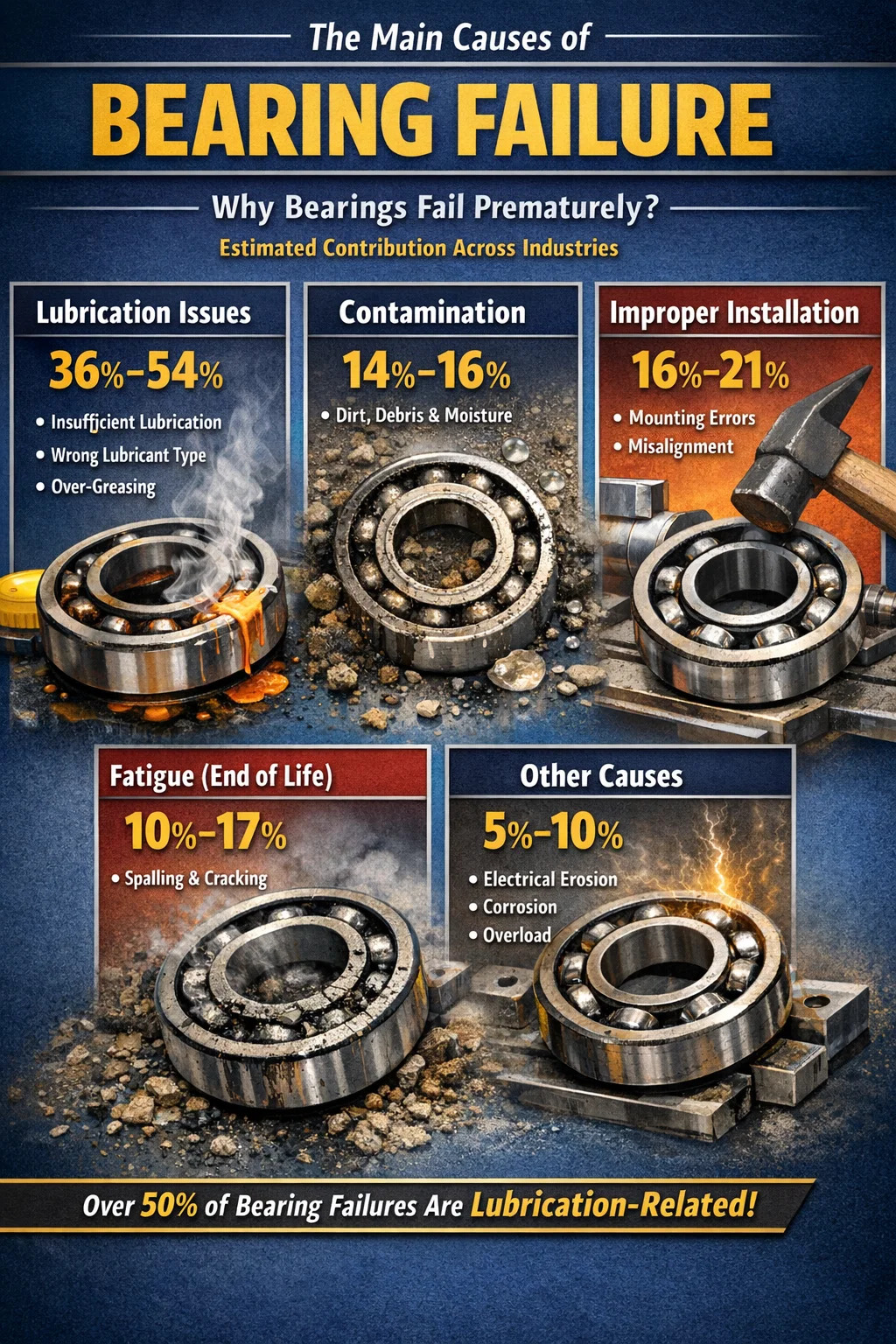

Den fullstendige oversikten: Hovedårsaker til lagersvikt etter prosentandel

Ulike kilder kategoriserer årsaker til lagersvikt på litt forskjellige måter, men de viktigste medvirkende faktorene er konsistente på tvers av bransjestudier. Tabellen nedenfor gjenspeiler data samlet fra forskning publisert av lagerprodusenter og pålitelighetsingeniørorganisasjoner.

Disse tallene varierer fra sektor til sektor. I stålverk og gruvedrift spiller forurensning en større rolle på grunn av hard miljøeksponering. I farmasøytisk og næringsmiddelforedling er vanninntrenging og aggressive renseprosesser mer fremtredende. I vindturbiner er elektrisk strømpassasje gjennom lagre - en feilmodus som er unik for drev med variabel hastighet - stadig mer betydelig. Å forstå de spesifikke feildriverne for applikasjonen din er viktigere enn å følge bransjegjennomsnittlig veiledning blindt.

Forurensning: Den nest mest ødeleggende kraften som virker på lagrene

Forurensning er tilstedeværelsen av fremmedlegemer - faste partikler, vann, prosesskjemikalier - inne i lageret. Selv partikler som er usynlige for det blotte øye kan forårsake betydelig skade. En stålpartikkel som bare er 10 mikron i størrelse (mindre enn et menneskehår ved ~70 mikron) er stor nok til å skape en spenningsstige på en løpebaneoverflate når den rulles over av en kule eller rulle.

Fast partikkelforurensning

Smuss, metallrester og maskineringspartikler som kommer inn i lagerhuset forårsaker slitasje og overflategroper. I hydrauliske systemer kan det å opprettholde oljerenslighet til ISO 4406-kode 16/14/11 eller bedre forlenge lager- og komponentlevetiden med flere ganger sammenlignet med kjøring med kode 20/18/15. Forskjellen mellom et rent og et forurenset smøresystem er ofte forskjellen mellom en levetid på 20 000 timer og en 5000 timers levetid.

Vannforurensning

Vann er spesielt ødeleggende. Så lite som 0,1 % vanninnhold i et lagersmøremiddel kan redusere utmattingstiden for lagrene med opptil 48 %, ifølge forskning publisert i tribologisk litteratur. Vann forårsaker hydrogensprøhet av lagerstål, fremmer korrosjon på løpebaner og rullende elementer, og forringer smøremidlets filmdannende evne. Kondens under termisk sykling - utstyr som varmes opp under drift og kjøles ned over natten - er en hyppig rute for fuktinntrengning i forseglede lagre.

Kjemisk forurensning

I matforedlings- og kjemiske anlegg kan aggressive rengjøringsmidler og prosessvæsker omgå tetninger og angripe lagerstål direkte. Selv milde syrer eller alkaliske forbindelser endrer overflatekjemien til løpebaner, og skaper mikro-pitting som utvikler seg til avskalling. Å velge lagre med passende tetningsdesign og kjemisk kompatible smøremidler er kritisk i disse miljøene.

Feil installasjon: En årsak til lagersvikt som kan forebygges fullstendig

Monteringsfeil står for en betydelig andel av for tidlige lagerfeil – estimater plasserer det mellom 16 % og 21 % av alle tilfeller. Det som gjør dette spesielt frustrerende er at installasjonsskader oppstår før lageret har snudd en eneste omdreining i drift. Et korrekt installert lager med riktig smøremiddel, som kjører i et godt justert system, vil nå eller overstige dets nominelle L10-levetid. Et lager som var hammerdrevet på en aksel vil ikke.

Kraft påført gjennom feil ring

En av de vanligste installasjonsfeilene er å bruke presspasningskraft gjennom feil lagerring. Når du trykker et dypt sporkulelager på en aksel, må kraft kun påføres den indre ringen - ringen presses sammen. Drivkraft gjennom kulene og den ytre ringen forårsaker brinelling: permanente fordypninger i løpebanene ved hver kuleposisjon. Lageret kan virke uskadet utvendig, men løpebanens overflater er allerede merket, og det vil generere støy og svikte for tidlig fra den første rotasjonen.

Feil aksel og hus passer

Lagre er designet for å monteres med spesifikke interferenspasninger på aksler og i hus. En aksel som er underdimensjonert lar lagerets indre ring krype eller spinne - ringen roterer i forhold til akselen, genererer intens friksjonsvarme og til slutt sveising eller griping. En husboring som er for tett kan forvrenge den ytre ringen, redusere innvendig klaring og føre til at lageret går varmt og forhåndsspent selv ved romtemperatur.

Feiljustering under montering

Vinkelforskyvning mellom akselens senterlinje og lagerboringen - selv noen få tideler utover lagerets utformede feiljusteringstoleranse - skaper ujevn lastfordeling over rulleelementene. Sylindriske og koniske rullelager er spesielt følsomme for feiljustering. Å kjøre et sylindrisk rullelager med bare 0,05° feiljustering utover toleransen kan redusere den beregnede levetiden med 50 % eller mer.

Rolling Contact Fatigue: The Natural End of Bearing Life

Rullende kontakttretthet er den eneste lagerfeilmodusen som ikke er forårsaket av en vedlikeholds- eller designfeil – det er den forventede levetidsmekanismen for et lager som er riktig installert, riktig smurt og drevet innenfor nominell belastning og hastighetsparametere. Standardmålet for lagerlevetid - L10-levetiden - er definert som antall omdreininger (eller driftstimer ved en gitt hastighet) som 90 % av en gruppe identiske lagre vil fullføre før det utvikler tretthetsskalling.

Utmattelsesskader begynner som undergrunnssprekker initiert av sykliske skjærspenninger under kontaktsonen. Over millioner av spenningssykluser forplanter disse sprekkene seg mot overflaten og forårsaker til slutt at materialet brytes bort - en prosess som kalles avskalling. Spalled raceways har et karakteristisk grovt, flaket utseende med klart definerte kanter. Et riktig vedlikeholdt lager som blir utmattende er faktisk en vedlikeholdssuksess — det betyr at lageret oppnådde sin designlevetid i stedet for å svikte tidlig på grunn av unngåelige årsaker.

I praksis er andelen lagre som når ekte utmattingslevetid relativt liten. De fleste blir erstattet på grunn av støy, vibrasjoner, temperaturøkning eller planlagte vedlikeholdsintervaller før oppstart av avskalling. Når utmattelsessvikt oppstår for tidlig – før den beregnede L10-levetiden – er det ofte et tegn på overbelastning, materialfeil eller den kumulative effekten av marginale smøreforhold over tid.

Elektrisk erosjon i lagre: et voksende problem i moderne utstyr

Elektrisk erosjon - også kalt skade på elektroerosjon eller elektrisk utladningsmaskin (EDM) - har vokst betydelig som en feilårsak med den utbredte bruken av frekvensomformere (VFD) i elektriske motorer. VFD-er introduserer høyfrekvente spenningspulser som kan indusere akselstrømmer. Når disse strømmene går ut gjennom lageret, skaper de mikroskopiske buekratere på løpebanen og rullende elementoverflater.

Skademønsteret er særegent: løpebanene utvikler et frostet eller riflet utseende, med vanlige korrugeringer som løper rundt ringen. Dette bølgemønsteret er en pålitelig diagnostisk indikator på elektrisk erosjon. I motorer drevet av VFD-er uten tilstrekkelig akseljording eller isolerte lagre, kan elektrisk erosjon ødelegge et lager på så lite som 3 til 6 måneder , selv om smøring og montering er perfekt.

Løsningene inkluderer akseljordingsringer, isolerte lagerhus eller indre ringer, eller keramiske hybridlagre med rulleelementer av silisiumnitrid som er elektrisk ikke-ledende. Valget av passende mottiltak avhenger av motorstørrelse, VFD-konfigurasjon og systemjordingsarrangement.

Hvordan identifisere en årsak til en lagersvikt i ettertid

Mislykkede lagre har diagnostiske bevis på overflaten hvis de undersøkes nøye før de kastes. Lagerfeilanalyse - noen ganger kalt fraktografi når man undersøker metallbruddflater - er en strukturert prosess for å matche observerte skademønstre til kjente feilmoduser. De fleste lagerprodusenter tilbyr feilanalyseguider og laboratorietjenester for dette formålet.

• Polert, jevn slitasje på rullende elementer og løpebaner med utsmøring: smøremiddel sult eller feil viskositet
• Jevnt fordelte fordypninger ved ball- eller rullebaneavstand: brinelling fra feil installasjon eller sjokkbelastning
• Grov, groper overflate med innebygde partikler: slipende forurensning
• Rødbrun misfarging og korrosjonsgroper: vanninntrengning eller etsende forurensning
• Periferisk fluting på raceway: elektrisk erosjon fra akselstrømmer
• Avskalling med ru, flakket overflate og klare kanter: rullekontakttretthet (kan være normal utløpt levetid eller overbelastningsindusert)
• Ensidig belastningsmønster på løpebaner: feiljustering eller aksial belastning i et radiallager

Ved å beholde defekte lagre i forseglede plastposer umiddelbart etter fjerning – før rengjøring – bevares smøremiddelets tilstand og spor som kan gå tapt hvis lagret tørkes av eller vaskes. Å ta bilder av den installerte lagerposisjonen, akselmarkeringene og husets boringstilstand før fjerning gir verdifull kontekst for analyse.

Praktiske trinn for å forhindre for tidlig lagersvikt

Gitt at flertallet av lagerfeil kan forebygges, retter en strukturert forebyggingstilnærming seg mot de vanligste feilmodusene i rekkefølge av deres statistiske sannsynlighet.

Etabler et smørestyringsprogram

Velg smøremidler basert på lagertype, hastighetsfaktor (n × dm), driftstemperaturområde og miljøeksponering – ikke basert på hva som allerede er i lagerrommet. Dokumenter riktig smøremiddeltype, mengde og ettersmøringsintervall for hvert smørepunkt i anlegget. Bruk kalibrerte fettpistoler i stedet for å dosere etter følelse; en standard fettpatronpistol gir omtrent 1,3 gram per slag, som er en nyttig grunnlinje for å beregne volumer. Implementer tilstandsbaserte ettersmøringsintervaller der det er mulig ved bruk av ultralydovervåking eller fettprøvetaking for å oppdage nedbrytning før feil oppstår.

Forbedre installasjonspraksis

Eliminer hammerinstallasjon av lagre på aksler. Bruk passende monteringsverktøy: induksjonsvarmer for interferenspassede indre ringer (oppvarming til 80°C–100°C er vanligvis tilstrekkelig og påvirker ikke lagerstålmetallurgi), hydrauliske presser med adaptere som bare påfører kraft på ringen som monteres, og mekanisk monteringsverktøy for mellomstore lagre. Bekreft aksel- og husdimensjoner med et kalibrert mikrometer før installasjon – et 10-minutters måletrinn forhindrer måneder med for tidlig undersøkelse av feil.

Kontroller forurensning ved kilden

Oppbevar reservelagre i originalemballasjen på et rent, tørt område unna ekstreme temperaturer. Åpne aldri lagerpakker før monteringstidspunktet. Hold smøremiddelbeholdere forseglet og filtrert når du dispenserer. Inspiser og bytt ut hustetninger rutinemessig - en slitt leppetetning som koster $2 å erstatte kan tillate forurensning som ødelegger et $500-lager i løpet av måneder. I miljøer med høy partikkeleksponering bør du vurdere å oppgradere fra enkeltleppe til dobbelleppetetninger, eller bytte til lagerenheter med labyrinttetninger for overlegen utelukkelse.

Implementer tilstandsovervåking

Vibrasjonsanalyse, temperaturovervåking, oljeanalyse og ultralydutslippsovervåking gir forskjellige vinduer i lagertilstand. Et godt implementert vibrasjonsprogram ved bruk av konvoluttanalyse eller høyfrekvente resonansteknikker kan oppdage lagerdefekter 4 til 8 uker før feil blir kritisk, noe som tillater planlagt utskifting under et planlagt vedlikeholdsvindu i stedet for en nødstans. Temperaturøkning over normale driftsnivåer er et varseltegn på sent stadium - når et lager kjører 10°C til 15°C over dets historiske grunnlinje, kan betydelig skade allerede være tilstede.

Bekreft justering etter installasjon

Akselinnretting bør verifiseres med et laseropprettingsverktøy etter hver lagerbytte på tilkoblet utstyr. Klokkeindikatormetoder er akseptable for mindre maskineri. Mål innrettingstoleranser som er strammere enn koblingens nominelle feiljusteringskapasitet - koblingen tar hensyn til gjenværende feiljustering under drift av termisk vekst, ikke rutinemessig feiljustering fra upresis installasjon. Et pumpe-motorsett justert til innenfor 0,05 mm parallellforskyvning og 0,05 mm/100 mm vinklet vil konsekvent vare en som er justert til innenfor 0,2 mm.

Lagervalgfeil som forkorter levetiden før lageret i det hele tatt er installert

Noen ganger er lagersvikt ikke et vedlikeholdsproblem – det er et design- eller valgproblem. Å spesifisere feil lagertype for belastningsforholdene, eller underdimensjonere lageret for de påførte belastningene, skaper feilforhold som ingen god vedlikeholdspraksis kan overvinne.

• Dype sporkulelager er optimert for radielle belastninger med moderate aksiale komponenter. Bruk av dem i applikasjoner med høy aksial skyvekraft fører til kuleoverbelastning og rask utmatting.
• Sylindriske rullelager bære tunge radielle belastninger effektivt, men kan ikke håndtere betydelige aksiale belastninger uten en flensring designet for formålet.
• Vinkelkontaktkulelager er designet for kombinerte radielle og aksiale belastninger og må monteres i matchende par eller sett for å fungere korrekt - et enkelt vinkelkontaktlager på en aksel som ser aksial belastning i begge retninger vil svikte.
• Koniske rullelager krever riktig aksial forspenning for å fungere ordentlig - for lite og rullene sklir; for mye og lageret blir varmt og slites tidlig.

Lagervalgprosessen bør inkludere beregning av ekvivalent dynamisk belastning, verifisering av hastighetsfaktoren mot lagerets hastighetsklassifisering, og bekreftelse på at L10-levetiden oppfyller applikasjonens påkrevde serviceintervall med tilstrekkelig sikkerhetsmargin - typisk en faktor på 3 til 5 for kritisk utstyr.

Den virkelige kostnaden ved lagersvikt i industrielle operasjoner

Utskiftingskostnaden for et lager er nesten aldri den sanne kostnaden for en lagersvikt. I et kontinuerlig prosessanlegg - en papirfabrikk, et kjemisk anlegg, en matproduksjonslinje - kan en ikke-planlagt lagerfeil som forårsaker enda en times nedetid lett koste $10 000 til $100 000 eller mer i tapt produksjon, avhengig av utstyrets gjennomstrømningsverdi. Sekundær skade på tilstøtende komponenter - tetninger, aksler, hus, koblinger - øker ofte kostnader som dverger selve lageret.

Studier utført av vedlikeholdstekniske organer viser konsekvent at reaktivt vedlikehold koster 3 til 9 ganger mer per reparasjonshendelse enn planlagt, tilstandsbasert vedlikehold. Et lager på USD 200 som svikter uventet og stenger en produksjonslinje i 4 timer, har en total begivenhetskostnad som ingen lagerprisoptimalisering kan kompensere for. Denne økonomiske saken er grunnlaget for bevegelsene for pålitelighetssentrert vedlikehold (RCM) og prediktivt vedlikehold (PdM) - målet er ikke å kjøpe billigere lagre, men å sikre at hvert lager når sin designlevetid.

For vedlikeholdsledere som bygger en business case for forbedrede smøreprogrammer, forurensningskontroll eller vibrasjonsovervåkingsutstyr, er avkastningen på investeringen typisk enkel: en unngått kritisk feil betaler ofte for overvåkingsutstyret og programimplementeringskostnadene mange ganger.

Sammendrag: Adressering av lagersvikt starter med smøring, deretter alt annet

Årsaken nummer én til lagersvikt - smøreproblemer - er også den mest kontrollerbare. Riktig valg av smøremiddel, riktig mengde, passende ettersmøringsintervaller og forurensningsforebygging eliminerer den største enkeltkategorien av forebyggbare lagerfeil. Etter smøring, oppmerksomhet på installasjonspraksis, utelukkelse av forurensning, innrettingsverifisering og tilstandsovervåking adresserer de gjenværende store feilmodusene i synkende rekkefølge av statistisk påvirkning.

Lagre er ikke forbruksvarer som bare slites ut – de er presisjonskomponenter som, gitt de riktige driftsforholdene, pålitelig vil oppnå sin nominelle levetid. Når de svikter tidlig og gjentatte ganger, kan årsaken nesten alltid spores til et spesifikt, identifiserbart og korrigerbart vedlikeholds- eller designgap. Feilanalyseprosessen – å undersøke hvert sviktende lager systematisk før det kasseres – er det mest underutnyttede verktøyet i verktøysettet for industrielt vedlikehold, og det som over tid mest pålitelig lukker sløyfen mellom feilforekomst og eliminering av grunnårsaken.
