Hvordan høres dårlige lagre ut? Tegn og lyder forklart

Dårlige lagre produserer oftest en sliping, rumling eller nynning som endres i tonehøyde eller intensitet med hastighet. I hjullager blir denne lyden vanligvis høyere når kjøretøyet svinger i én retning. I industrielle eller elektriske motorlager kan du høre hvining, klikking eller en rytmisk banking som ikke var der før. Disse lydene er ikke tilfeldige - hver av dem forteller en spesifikk historie om hvordan og hvor lageret svikter.

Fanger peiling støy tidlig er forskjellen mellom en $30 del og en $3000 reparasjon. Et lager som starter som en svak summing kan utvikle seg til å fullføre anfall i løpet av uker, og forårsake sekundær skade på spindler, nav, aksler og hus. Lydene som er beskrevet i denne veiledningen gjelder både for hjullagre til biler, motorlagre, industrielle maskineri og apparatlagre - fysikken til feil er den samme på tvers av dem alle.

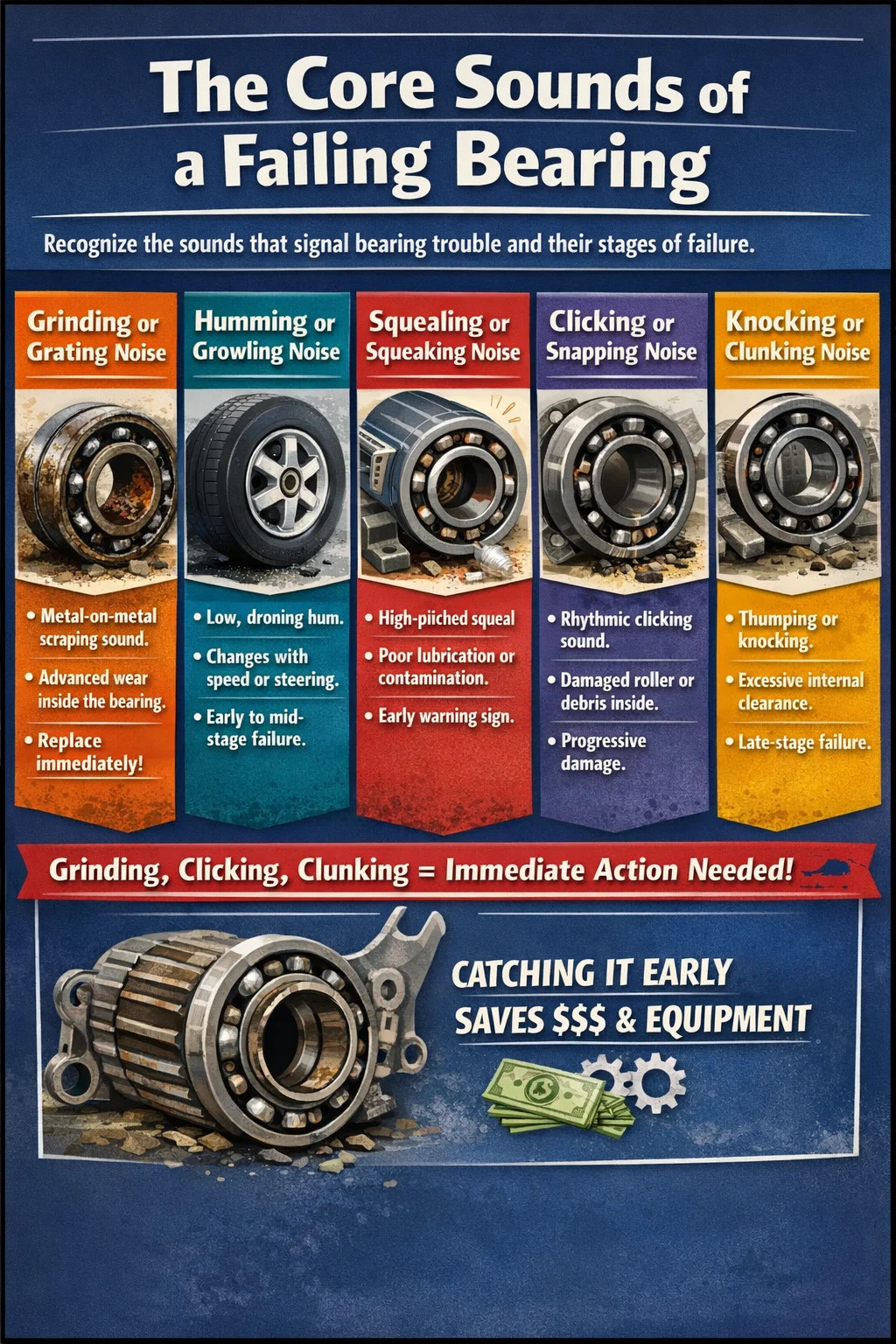

Kjernelydene til et sviktende lager

Lager svikter i etapper, og hvert trinn har en tilhørende lydsignatur. Ved å forstå disse lydene kan du estimere hvor mye liv som er igjen i lageret og hvor akutt det trenger oppmerksomhet.

Sliping eller riststøy

Dette er det mest kjente symptomet på et dårlig slitt lager. Sliping skjer når de rullende elementene - kuler eller ruller - har mistet sin glatte overflate på grunn av slitasje, korrosjon eller forurensning. Metall skraper i hovedsak mot metall inne i løpet. I et hjullager er denne lyden konstant under kjøring og blir høyere når hastigheten øker. Hvis du hører en slipelyd fra et hjul som blir merkbart verre over 30 mph, er lageret i avansert feil. Ikke utsett utskifting på dette stadiet.

Brummende eller knurrende støy

En lavfrekvent nynning eller knurring er vanligvis en peiling fra tidlig til midt på scenen. Det ligner lyden av å kjøre over ulendt fortau selv når veien er jevn. For hjullager endres ofte summingen når du skifter vekt litt - for eksempel når du bytter fil eller tar en sveipende motorveikurve. Hvis summingen øker når du styrer litt til venstre og avtar når du styrer høyre, er høyre sidebæring mistenkt. Denne retningsbestemte kvaliteten er en av de mest pålitelige diagnostiske ledetrådene for hjullagerstøy spesifikt.

Hvinende eller knirkende støy

Hvining i et lager peker vanligvis på ett av to problemer: utilstrekkelig smøring eller de tidlige stadiene av overflatetretthet på løpene. Et tørt lager - et hvor fettet har tørket ut, blitt vasket bort eller aldri påført riktig - vil svirre under belastning. Dette er ofte det første hørbare varselskiltet, som vises før det oppstår sliping. I elektriske motorer og vifter kan et hvinende lager forveksles med et belteproblem, men lyden vedvarer selv etter at beltene er kontrollert. Hvinende lagre i apparater som vaskemaskiner signaliserer ofte at forseglingen har sviktet og vann har forurenset fettet.

Klikkende eller snappende støy

Klikkelyder fra et lager er ofte forbundet med CV-leddelagre i forhjulsdrevne kjøretøy, men de oppstår også i andre lagertyper når et rullende element har fått en flat flekk eller når rusk har kommet inn i lagersammenstillingen. Klikket har en tendens til å være rytmisk, og gjentas med en hastighet proporsjonal med rotasjonshastigheten til akselen eller hjulet. En klikkelyd fra et hjullager som blir raskere når du akselererer, er en pålitelig indikator på fysisk skade på en lageroverflate.

Bankende eller klunkende støy

Banking fra et lager indikerer for stor intern klaring - de rullende elementene har for mye plass til å bevege seg, noe som får dem til å slå mot løpene med kraft. Dette skjer ofte når lagerforspenning har gått tapt på grunn av slitasje eller når lageret er feil installert. I bakaksellagre og differensiallagre er en bankelyd under akselerasjon eller retardasjon et vanlig symptom. Dette er lagersvikt i sent stadium og representerer et reelt sikkerhetsproblem, spesielt på bakakselen der lagerkollaps kan føre til hjulseparasjon.

Hvordan peiling lyder forskjellig fra applikasjon

De samme grunnleggende feilmodusene produserer litt forskjellige hørbare signaturer avhengig av hva lageret gjør og hva som omgir det. Kontekst er viktig når du diagnostiserer lagerstøy.

Hjullager

Hjullager støtter hele vekten av et kjøretøy samtidig som hjulet kan rotere fritt. De er konstant utsatt for veismuss, vann og sidekreftene ved svinger. Et sviktende hjullager produserer nesten alltid en retningsbestemt summing eller knurring som øker med kjøretøyets hastighet. Signaturtesten er en skånsom filskiftemanøver ved motorveihastighet: Hvis støyen endres når du flytter kjøretøyets vekt til venstre eller høyre, har du identifisert peilingen. Studier av hjullagerfeil viser at forurensning fra vanninntrenging utgjør omtrent 55 % av for tidlige lagerfeil , spesielt på kjøretøy som kjøres i vått klima eller ofte vaskes med høytrykksslanger rettet mot navet.

Motorstang og hovedlager

Motorlagre er glide (hylse) lagre - ikke rullende elementlager - men de svikter på hørbare måter som er umiddelbart gjenkjennelige. Et slitt stanglager gir en skarp, rytmisk banking som øker med motorens turtall og er mest fremtredende under belastning. Hovedlagre produserer en dypere, tyngre banking som er mer konsistent og mindre hastighetsavhengig. Stangbank på tomgang som forsvinner når RPM klatrer er et varseltegn; stangbanking som er tilstede ved alle turtall betyr at lagerklaringen har overskredet sikre grenser og motorsvikt er overhengende. Oljesult er den viktigste årsaken, og det er grunnen til at regelmessige oljeskift betyr så mye - skitten, utarmet olje kan ikke opprettholde filmtykkelsen som er nødvendig for å holde motorlagrene fra metall-til-metall-kontakt.

Vaskemaskin Trommellager

Når et vaskemaskinlager svikter, begynner trommelen å høres ut som en jetmotor under sentrifugeringssyklusen. En høy brølende eller buldrende lyd - spesielt i frontlastende maskiner - er signalet. Trommelen kan også vingle synlig, og maskinen kan vibrere over gulvet. Vann er nesten alltid synderen: trommelforseglingen svikter over tid, noe som gjør at vann og vaskemiddel kan forurense lageret. Utskifting av lager i en frontlaster krever vanligvis nesten fullstendig demontering av maskinen , som er grunnen til at mange reparasjonsteknikere anbefaler å vurdere om utskifting av hele maskinen er mer kostnadseffektiv når lageret har sviktet.

Industrielle og elektriske motorlager

I industrielle omgivelser blir lagerstøy tatt på alvor som en vedlikeholdstrigger. Motorer som kjører sviktende lagre overopphetes, bruker mer strøm og blir til slutt stanset – noe som forårsaker uplanlagt nedetid som koster langt mer enn en planlagt utskifting. Vanlige lyder inkluderer høye hyl fra smøresvikt, syklisk klikking fra flassing (flassing) av raseoverflaten, og en bredspektret støyøkning som vibrasjonsanalyseverktøy kan oppdage i god tid før det menneskelige øret kan. Mange industrianlegg bruker håndholdte stetoskoper eller ultralydsensorer plassert direkte på motorhus for å lytte etter lagerstøy uten å slå av utstyret.

Hvorfor lagre lager støy: de grunnleggende årsakene

Å forstå hva som forårsaker lagerstøy hjelper deg ikke bare med å diagnostisere den nåværende feilen, men også forhindre den neste. Lagre lager ikke støy uten grunn - hver lyd har en fysisk årsak.

Tap av smøring

Fett eller olje lager en tynn film mellom lagerets bevegelige komponenter. Når denne filmen brytes ned - fra varme, alder, forurensning eller vannvask - kommer metall i kontakt med metall og friksjonen øker dramatisk. Et lager som går uten tilstrekkelig smøring kan svikte i løpet av minutter under belastning , mens et riktig smurt lager av samme type kan vare et tiår. Hvining er vanligvis den første lyden av smøresvikt; sliping følger raskt ettersom overflateskader samler seg.

Forurensning

Smuss, støv, metallpartikler og vann er lagrenes fiender. Selv mikroskopiske slipende partikler som kommer inn i lagerhuset vil skjære inn de rullende overflatene og løpene over tid, og produsere en grov sliping eller buldrende lyd. Vannforurensning er spesielt skadelig fordi det forårsaker korrosjonsgroper på de presisjonsslipte overflatene inne i lageret. Forskning fra lagerprodusenter har vist at forurensning utgjør omtrent 14 % av alle for tidlige lagerfeil i industrielle miljøer, selv om dette antallet stiger betydelig i utendørs eller våt bruk.

Overbelastning og feiljustering

Lagre er klassifisert for spesifikke lastekapasiteter. Å kjøre et lager utover dets dynamiske eller statiske belastning akselererer slitasje og deformasjon av rulleelementene og løpene. Feiljustering - der akselen ikke er sentrert i lageret - skaper ujevn belastning på den ene siden av løpebanen. Begge forholdene produserer støy: overbelastning resulterer vanligvis i en generell rumling eller sliping, mens feiljustering ofte forårsaker en gjentatt rytmisk støy når det samme skadede kontaktpunktet passerer gjennom belastningssonen med hver rotasjon.

Splitting og tretthetssvikt

Selv korrekt installerte og smurte lagre har begrenset levetid. Gjentatt stresssykling fører til slutt til at det dannes mikrosprekker under overflaten av løpet eller rullende elementer. Disse sprekkene forplanter seg til materialet brytes bort - en prosess som kalles avskalling. Sparklede lagre produserer en karakteristisk, uregelmessig klikkende eller raslende lyd ettersom de ødelagte fragmentene sirkulerer gjennom lageret og støter mot andre overflater. Dette er utmattelsessvikt, og det er normalt etter at et lager har fungert i mange millioner rotasjoner. Utskifting av lageret ved første lyd av avskalling forhindrer at fragmentene skader huset eller akselen.

Feil installasjon

Et nytt lager kan bli ødelagt under installasjonen. Å trykke et lager på feil måte – å bruke kraft på feil løpebane, bruke en hammer direkte på lageret, eller installere det i en vinkel – skader den indre geometrien umiddelbart. Et nymontert lager som lager støy med en gang er nesten helt sikkert et skadet eller feilmontert lager. Det er viktig å bruke de riktige lagerpresseverktøyene og å påføre kraft kun gjennom riktig bane ; et verktøy på $200 betaler seg selv første gang det forhindrer ødeleggelse av en $150 hjullagernav.

Diagnostisere hvilket lager som er dårlig

Når du har identifisert at lagerstøy er tilstede, er neste utfordring å finne nøyaktig hvilken lager som svikter. Lagerstøy kan være villedende - den beveger seg gjennom metallstrukturer og kan se ut til å komme fra et annet sted enn den faktiske kilden.

Rattinngangstesten (hjullager)

Ved en jevn motorveihastighet på rundt 60 km/t svinger du kjøretøyet forsiktig til venstre og høyre gjentatte ganger, som om du skifter kjørefelt sakte. Se hvordan støyen endres:

• Støy øker når du svinger til venstre → høyre sidelager er sannsynligvis dårlig (vektoverføringer til høyre)
• Støyen øker når du svinger til høyre → venstre sidelager er sannsynligvis dårlig (vektoverføringer til venstre)
• Støy endres ikke med styreinngang → kan være et baklager, dekkproblem eller ikke-bærende kilde

Denne testen fungerer fordi svinging skifter sidebelastning fra det ene hjulet til det andre. Et skadet lager vil være roligere når det bærer mer belastning og mer støy når lasten flyttes bort - eller i noen tilfeller omvendt, avhengig av skadens type og omfang.

Jack and Spin Test

Med kjøretøyet trygt på jekkstøtter, snurr du hvert hjul for hånd. Et sunt hjullager vil spinne jevnt med nesten ingen motstand og ingen støy. Et sviktende hjullager vil føles grovt, grisete eller hakk når du spinner det - du kan ofte føle skaden gjennom hjulet. Enhver ruhet, slipefølelse eller hørbar støy under en håndspinntest bekrefter at lageret må skiftes ut. Ta også tak i hjulet i stillingene klokken 12 og 6 og prøv å vippe det: ethvert merkbart slark eller klunking indikerer et slitt lager.

Mekanikerens stetoskop

For elektriske motorer, industrielt utstyr og annet roterende maskineri lar en mekanikers stetoskop eller billytteenhet deg isolere lagerstøy med stor presisjon. Plasser sonden direkte på lagerhuset og lytt. Det lageret som høres grovest, høyest eller mest uregelmessig ut, er det som skal erstattes. Lange metallskrutrekkere fungerer i en klemme - hold håndtaket mot øret og plasser spissen på forskjellige lagerhus. Lyden leder gjennom metallet og er overraskende tydelig. Denne teknikken har blitt brukt av mekanikere i over et århundre fordi den fungerer.

Ultralyddeteksjon

Ved industrielt vedlikehold kan ultralyddeteksjonsverktøy identifisere lagernød lenge før hørbar støy utvikles. Lagrene sender ut ultralydsignaler i bestemte frekvensområder når overflatene begynner å bli trette. Ultralydovervåking kan oppdage lagerproblemer opptil seks ganger tidligere enn vibrasjonsanalyse alene , og gir vedlikeholdsteam tid til å planlegge utskifting under planlagt nedetid i stedet for å svare på et uplanlagt sammenbrudd. For utstyr med høy verdi betaler denne tidlig deteksjonsevnen mange ganger for verktøykostnaden.

Lyder som ofte forveksles med lagerstøy

Ikke hver nynning eller grind kommer fra en peiling. Flere andre komponenter produserer lyder som på en overbevisende måte kan etterligne lagerstøy, noe som fører til unødvendige lagerbytte eller, enda verre, at det virkelige problemet blir ignorert.

Dekkstøy

Ujevn dekkslitasje - spesielt kupering eller skjæring forårsaket av slitte støt eller feil lufttrykk - gir en rytmisk summing som høres nesten identisk ut med et dårlig hjullager. Hovedforskjellen: dekkstøy forblir vanligvis konstant uavhengig av styreinngang, mens lagerstøy endres. Det er også en definitiv test å rotere dekkene til forskjellige posisjoner og se om lyden beveger seg med dem. Dekk med kupert slitasjemønster er en av de hyppigste falske positivene ved diagnose av hjullager , og mange lagre skiftes unødvendig fordi dekkene ikke ble sjekket først.

CV-leddstøy

CV-ledd - som kobler akselakselen til hjulnavet i forhjulsdrevne og AWD-kjøretøyer - inneholder små lagre i en kule-og-spor-enhet. Et sviktende CV-ledd produserer en klikkelyd som er mest tydelig under trange, langsomme svinger, som på en parkeringsplass. Dette er forskjellig fra hjullagerstøy, som er konstant og hastighetsavhengig. Et CV-ledd med sprukket støvel og tørt, forurenset fett klikker hørbart når du svinger, men kan være stille ved motorveihastigheter.

Bremsekomponenter

Slitte bremseklosser har slitasjeindikatorer - små metallfliker - som skriker mot rotoren for å varsle sjåføren. Denne skrikingen er hastighetsavhengig og kan forveksles med et lager. Imidlertid endres bremsestøy vanligvis dramatisk når bremsene aktiveres, mens lagerstøy stort sett ikke påvirkes av bremsing. En fast caliper kan også gi en slipelyd som ligner på et lager, men i så fall vil hjulet også gå merkbart varmt etter kjøring.

Servostyringspumpe og generatorlager

Tilbehørskomponenter drevet av serpentinbeltet - dynamoen, servostyringspumpen, remskiver og strammer - alle bruker sine egne små lagre. Når disse svikter, produserer de hvinende, malende eller kvitrende lyder som er tilstede på tomgang og endres med motorens turtall i stedet for kjøretøyets hastighet. Hvis den mistenkelige støyen er tilstede mens kjøretøyet står stille med motoren i gang, er det nesten helt sikkert et problem med tilbehørslager eller belte i stedet for et hjullager.

Hvor lenge kan du kjøre på et dårlig lager?

Dette er et av de vanligste spørsmålene når lagersvikt er diagnostisert, og det ærlige svaret er: det avhenger av hvor dårlig lageret er, men du bør ikke utsette utskiftingen.

Et lager som bare produserer en svak summing ved motorveihastigheter kan vare i flere uker hvis det kjøres forsiktig og begrenses til kortere turer. Imidlertid er forverringen uforutsigbar. Lagersvikt er ikke en lineær prosess - en lager kan holde på i en måned og så svikte plutselig innen en enkelt dag med hard kjøring. Et fullstendig sviktet hjullager kan føre til at hjulet griper eller løsner fra kjøretøyet mens det er i bevegelse. I motorveihastigheter er dette katastrofalt.

Som en praktisk veiledning:

• Svak nynning kun i høy hastighet: Kjør til et verksted, unngå motorveier når det er mulig
• Høyt grining eller knurring uansett hastighet: Reparer så snart som mulig - denne uken, ikke neste måned
• Vibrasjon gjennom rattet eller setet: Ikke kjør på motorveien; søk omgående reparasjon
• Merkbart spill i hjulet under bergprøven: Stopp kjøringen; kjøretøyet er ikke trygt

Motorlagerbank følger en lignende hasteskala. Ethvert stangslag som er tilstede ved tomgang representerer et lager som kan svikte helt – noe som får koblingsstangen til å slå gjennom motorblokken – når som helst. Motorstangbank er en stopp-kjøringssituasjon, ikke en kjøring forsiktig.

Forventninger til lagererstatningskostnader

Kostnadene varierer betydelig avhengig av kjøretøyet og om lageret kan repareres separat eller integrert i en nav.

Dette er estimater basert på typiske amerikanske butikkpriser. Prisene varierer etter region, kjøretøykompleksitet og om tilleggskomponenter (som ABS-sensorringer integrert i lagernavet) må skiftes ut samtidig. Å bytte begge sider samtidig er verdt å vurdere når ett lager har sviktet , siden det motsatte lageret har levd det samme livet og ofte er nært sitt eget sviktpunkt.

Forhindre lagersvikt før den starter

De fleste for tidlige lagerfeil kan unngås. Forholdene som ødelegger lagrene tidlig – forurensning, utilstrekkelig smøring, overbelastning – kan håndteres med grunnleggende vedlikeholdsvaner.

Hold vann unna lagrene

Når du vasker et kjøretøy, unngå å rette en høytrykksslange direkte mot hjulnavet. Vanntrykket kan overvinne tetningen og skyve vann inn i lageret og vaske ut fettet. Det samme gjelder lagrene for trykkvaskeutstyr – beskytt alltid lagerhusene mot direkte høytrykksvanneksponering.

Oppretthold riktig dekktrykk og hjuljustering

Feil justering gir konstant sidebelastning på den ene siden av hjullageret. For lite luft i dekkene øker rullemotstanden og overfører mer belastning til lageret. Ved å holde dekkene oppblåste i henhold til spesifikasjonene og justere kjøretøyet hver 25 000 til 30 000 miles, forlenges lagrenes levetid betydelig. Kjøretøy som kjøres på ujevn vei eller som ofte treffer fortauskanter eller jettegryter, bør justeres oftere.

Bruk kvalitetsutskiftningslager

Lagermarkedet har et bredt spekter av kvalitet, og prisforskjellen mellom et billig importert lager og en kvalitetsenhet fra en etablert produsent (SKF, Timken, NSK, FAG) er ofte bare $20–$40. Arbeidet med å installere et lager koster det samme uavhengig av delkvalitet. Et rabattlager som svikter på 18 måneder koster deg to sett med arbeid, mens et kvalitetslager kan vare resten av kjøretøyets levetid. Dette er ikke stedet for å optimalisere for den billigste delen.

Pakk inn eller bytt ut servicebare lagre etter avtale

Eldre kjøretøy med brukbare (ikke-forseglede) forhjulslagere krever periodisk ompakking med nytt fett. Dette anbefales vanligvis hver 30 000 miles eller når bremsearbeid er utført som krever fjerning av navet. Mange nyere forseglede navsammenstillinger er utformet som levetidsenheter, men i kjøretøyer med stor kjørelengde som kjører under tøffe forhold, kan lagerets konstruerte levetid være kortere enn kjøretøyets faktiske levetid.

Løs andre relaterte problemer umiddelbart

Slitte støt og stag forårsaker hopp og støt på hjul som slår lagrene mye hardere enn kjøring på jevn vei. Bøyde hjul, ut av balanse dekk og slitte fjæringsbøssinger skaper alle vibrasjoner og uregelmessig belastning som akselererer lagerslitasjen. Å ta vare på disse relaterte komponentene handler ikke bare om kjørekvalitet – det forlenger direkte levetiden til lagrene.
