Hvorfor svikter et clutchutløserlager? Årsaker og rettinger

Hvorfor et clutchutløserlager feiler: Det korte svaret

A utløserlager for clutch – også kalt et utkastlager – svikter først og fremst på grunn av langvarig kontaktfriksjon, utilstrekkelig smøring, forurensning fra olje eller clutchstøv og den kumulative mekaniske påkjenningen ved gjentatte inn- og utkoblingssykluser. I de fleste personbiler er et clutchutløserlager designet for å vare mellom 80 000 og 150 000 miles , men virkelige kjørevaner, væskelekkasjer og dårlig installasjonspraksis kan redusere levetiden dramatisk - noen ganger til under 40 000 miles.

Selve lageret sitter mellom clutchgaffelen (eller hydraulisk aktuator) og membranfjærfingrene på trykkplaten. Hver gang føreren trykker inn clutchpedalen, glir utløserlageret forover på girkassens inngående akselhylse og presser mot de spinnende trykkplatefingrene. Den gjentatte kontakten - selv for en brøkdel av et sekund hver gang - gir enorm slitasje i løpet av lagerets levetid. Når en av flere forhold forringer lagerets evne til å håndtere den belastningen, følger feil.

Å forstå nøyaktig hva som forårsaker den nedbrytningen er ikke bare akademisk. Den informerer direkte om hvordan du velger en erstatning frigjøringslager , hvordan du installerer den riktig, og hvilke kjørevaner du bør endre for å forhindre at den samme feilen gjentar seg.

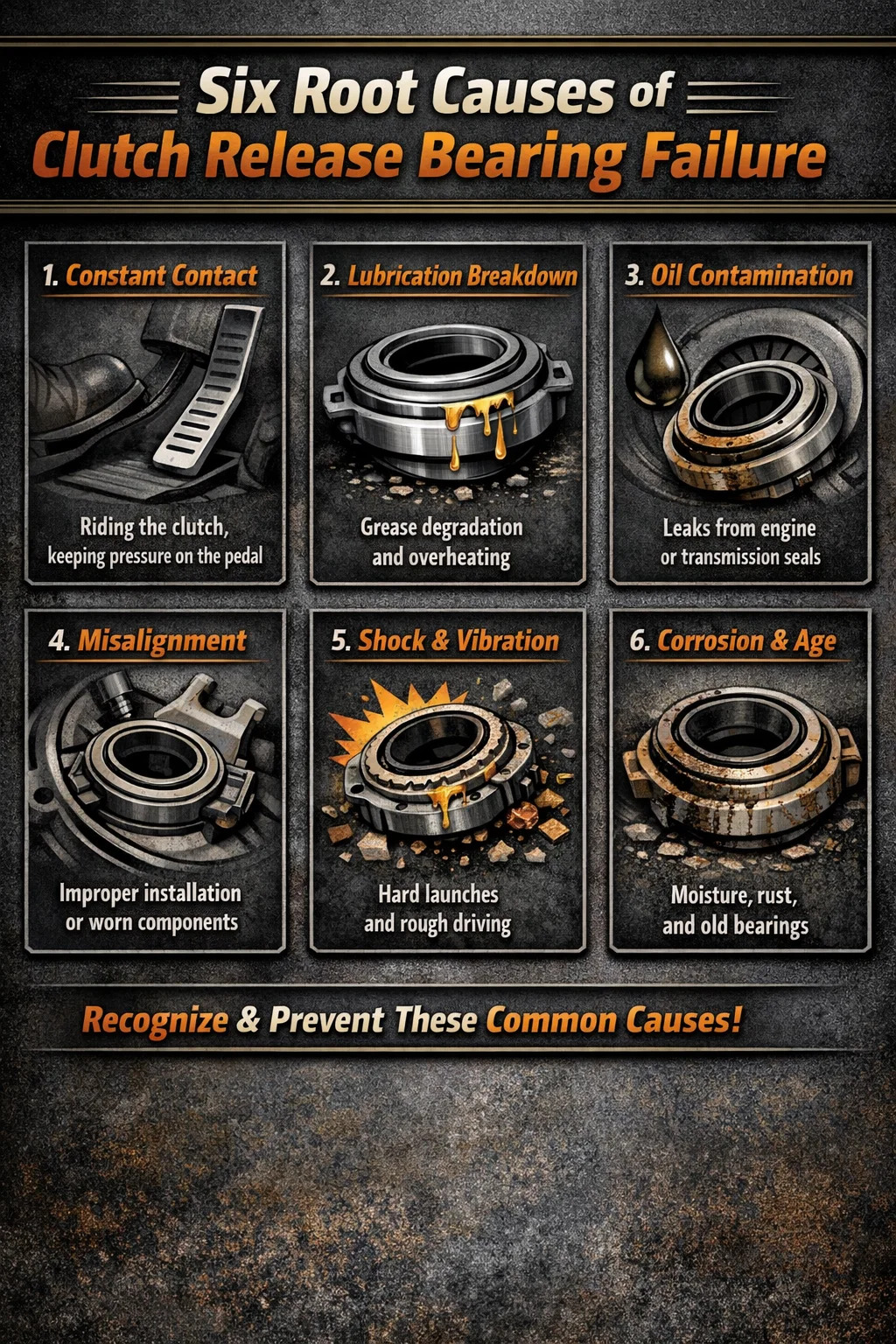

De seks grunnleggende årsakene til svikt i clutchutløserlageret

1. Kontinuerlig kontakt med membranfjæren

Dette er den vanligste årsaken til for tidlig slitasje i kjøretøy med kabeldrevne eller mekaniske clutchkoblinger. Sjåfører som hviler venstre fot lett på clutchpedalen - en vane som noen ganger kalles "å kjøre clutch" - holder utkastlageret i konstant, delvis kontakt med de spinnende membranfjærfingrene. Selv noen få pund pedaltrykk er nok til å skyve lageret inn i den roterende fjæren, og genererer varme og friksjon som ødelegger lagerets fett, bur og løpebaneoverflater.

I hydraulisk aktiverte systemer (hvor lageret er en konsentrisk slavesylinderlager eller CSC), er dette problemet noe redusert av design, men selv hydrauliske systemer kan ha en liten mengde resttrykk hvis hovedsylindertetningene er svake og opprettholder lett kontakt.

Studier av clutchkomponentslitasje har vist at en sjåfør som vanligvis hviler foten på clutchpedalen kan redusere lagerets levetid ved å 30–50 % sammenlignet med en sjåfør med ren pedalteknikk.

2. Nedbryting av smøring og nedbrytning av fett

Clutchutløserlageret er en forhåndssmurt, forseglet enhet i praktisk talt alle moderne bruksområder. Smørefettet på innsiden er vanligvis et litiumkompleks eller polyureabasert fett som er klassifisert for høytemperaturdrift — clutchmiljøet når jevnlig temperaturer mellom kl. 150°C og 250°C (300–480°F) under normal kjøring. Under vanskelige forhold, som gjentatte bakkestarter, tungt tauing eller banebruk, kan temperaturene stige godt over 300°C.

Ved de ekstreme temperaturene brytes fettet kjemisk ned. Baseoljen skiller seg fra fortykningsmidlet, viskositeten faller, og smørefilmen mellom rulleelementene og løpene blir utilstrekkelig. Metall-til-metall-kontakt begynner. Når det skjer, genererer lageret sin egen varme gjennom friksjon, og akselererer nedbrytningen i en selvforsterkende syklus. Lageret setter seg fast eller sprekker i løpet av relativt kort tid etter første fettsammenbrudd.

Eksternt påført fett er faktisk en fare snarere enn en fordel i de fleste tilfeller. Hvis en tekniker smører fett på inngående akselhylse der lageret glir, migrerer overflødig fett inn i clutchskiven, forurenser friksjonsmaterialet og forårsaker clutchglidning. Den riktige tilnærmingen er å bruke en svært tynn film av høytemperaturfett kun til glideflaten - ikke til lagerflaten eller friksjonsskiveområdet.

3. Forurensning fra oljelekkasjer

Clutchhuset er et forseglet miljø, men to primære oljelekkasjekilder kan introdusere forurensning: den bakre hovedtetningen (motorsiden) og girkassens inngangsakseltetning (girkassesiden). Begge tetningene vender mot clutchskiven og utløserlageret. Når en av tetningene gråter olje - selv en liten mengde - migrerer oljen over svinghjulet, clutchskiven, trykkplaten og når til slutt utløserlageret.

Oljeforurensning skader utløserlageret på to måter. Først fungerer oljen som et løsemiddel, og vasker fettet ut av det forseglede lageret. For det andre reagerer olje mettet med forbrenningsbiprodukter eller giroljeadditiver kjemisk med fettet og lagerets stålkomponenter, og forårsaker korrosjonsgroper på løpebanene. Pipette løpebaner genererer den karakteristiske rumlingen eller knurrende støyen som mekanikere forbinder med en slitt utkastlager .

Det kritiske reparasjonsprinsippet her: Hvis du bytter ut et clutchutløserlager på et kjøretøy med en kjent oljelekkasje, vil det nye lageret svikte for tidlig med mindre lekkasjekilden fikses først. Mange gjentatte feil sporet til "defekte" lagre er faktisk et resultat av en ufiksert bakre hovedtetning.

4. Feiljustering og installasjonsfeil

Et utløserlager må sitte helt parallelt med trykkplatens membranfjærfingre. Enhver vinkelfeil - selv så lite som 0,5–1,0 mm av senterkontakt — skaper en ujevn lastfordeling over lagerets rullende elementer. Noen kuler eller ruller bærer en uforholdsmessig stor andel av belastningen, noe som fører til lokal tretthet, avskalling og eventuell lagerkollaps.

Feiljustering har flere grunnleggende årsaker:

• En slitt eller bøyd clutchgaffel som ikke lenger skyver lageret rett
• Et slitt pilotlager (det lille lageret i midten av svinghjulet eller veivakselen) som lar transmisjonens inngangsaksel vandre
• En bøyd eller feil tiltrukket trykkplate bolter som fører til en spennet trykkplate
• Unnlatelse av å bruke et justeringsverktøy når du installerer clutchskiven, lar platen være utenfor midten og trekker membranfjæren ut av flaten
• Et skadet eller slitt girklokkehus som ikke lenger sentrerer girkassen til motorblokken

Profesjonelle clutchinstallatører sjekker alltid klokkehusets utløp med en måleindikator før du installerer et nytt clutchsett. Klokkehusutløp skal vanligvis være innenfor 0,005 tommer (0,127 mm) av sant. Hvis det overskrider det, må kilden til feiljustering korrigeres før de nye komponentene installeres.

5. Vibrasjon, sjokkbelastning og aggressiv kjøring

Høyytelseskjøring, banebruk og hyppige harde utskytinger påfører støtbelastninger på clutchutløserlageret som langt overstiger det komponenten er designet for ved standard veibruk. Hver hard utskytningshendelse sender en skarp krafttilførsel gjennom lageret når clutchen kobles inn. Over tid forårsaker disse sjokkbelastningene tretthet under overflaten i lagerets løpebaner - en feilmodus kjent som avskalling, hvor flak av herdet stål bryter løs fra løpebanens overflate.

Kjøretøy som kjøres på røffe veier - spesielt lastebiler og SUV-er som kjører terreng - kan oppleve ytterligere vibrasjoner som resonerer gjennom drivverket og inn i clutchenheten. Mens lageret er noe beskyttet av clutchskivens torsjonsfjærer, sliter vedvarende vibrasjoner gradvis ut lagerburet, spesielt i eldre design som bruker stemplede stålbur i stedet for maskinerte eller polymerbur.

For ytelsesapplikasjoner, oppgradering til en kraftig utløserlager med et smidd eller bearbeidet stålbur, større kuleelementer og fett med høyere temperatur er en praktisk nødvendighet i stedet for en valgfri oppgradering.

6. Alder, korrosjon og fuktinntrengning

I kjøretøy som ser betydelige sesongmessige temperatursvingninger, kan fuktighet kondensere inne i clutchhuset i kaldt vær. Denne fuktigheten angriper den ytre overflaten av frigjøringslageret og trenger over tid inn i lagertetningene, blandes med det indre fettet og forårsaker oksidasjon av stålbanene. Korrosjonsgroper akselererer tretthet av rulleelementer dramatisk – et lager med selv små gropgroper har en levetid som kan være 60–70 % kortere enn en unpitted ekvivalent.

Kjøretøy som er lagret i lengre perioder (sesongkjøretøy, klassikere, prosjektbiler) er spesielt utsatt. Etter en lang lagringsperiode uten drift, kan fettet i lageret stivne eller separere, og etterlate løpebanene ubeskyttede når kjøretøyet går tilbake til bruk. I disse tilfellene er utskifting av clutchutløserlageret som en selvfølge under enhver langtidslagringsrekondisjoneringsservice et forsvarlig forebyggende vedlikehold snarere enn unødvendige kostnader.

Symptomer: Hvordan gjenkjenne et sviktende clutchutløserlager

Å fange opp utløserlageret tidlig kan forhindre at skaden faller inn i trykkplaten og clutchskiven – komponenter som koster betydelig mer å erstatte. Symptomene følger en ganske forutsigbar progresjon:

Et kritisk diagnostisk skille: støy som bare oppstår når clutchpedalen trykkes ned og forsvinner når pedalen slippes peker nesten alltid på utkastlager . Støy som oppstår når pedalen slippes og forsvinner når den trykkes ned indikerer vanligvis et slitt styrelager. Å få denne forskjellen riktig unngår feildiagnostisering og unødvendig full clutchbytte.

Noen sjåfører legger også merke til at clutchens inngrepspunkt skifter - vanligvis beveger seg høyere opp på pedalen når lageret slites. Dette skjer fordi det slitte lageret ikke lenger skyver membranfjærfingrene til det utformede utløsningspunktet, noe som krever ekstra pedalvandring for å koble ut clutchen helt.

Utløserlagertyper og deres feilegenskaper

Ikke alle utløserlagre er konstruert på samme måte, og forskjellige design har distinkte feilmoduser som er verdt å forstå når du velger en erstatning.

Standard vinkelkontaktlager

Den vanligste typen i personbiler. Den bruker en enkelt rad med kuler i vinkelkontaktarrangement, i stand til å håndtere både radielle og aksiale (skyve) belastninger. Den aksiale belastningskapasiteten er spesielt viktig fordi frigjøring av clutchen genererer en betydelig trykkbelastning når lageret presser mot membranfjæren. Standard vinkelkontaktlagre svikter hovedsakelig på grunn av fettnedbrytning, groper i løpebanen og tretthet i merdene.

Konsentrisk slavesylinder (CSC) lager

Den konsentriske slavesylinderen, som finnes i mange moderne kjøretøy med hydraulisk clutchaktivering, integrerer utløserlageret direkte i en hydraulisk stempelmontering montert på girkassens inngangsakselhus. Lageret er alltid i kontakt med membranfjæren, vedlikeholdt av hydraulisk trykk i stedet for en mekanisk gaffel. Denne designen reduserer støtbelastningen fra gaffelinngrep, men introduserer en unik feilmodus: svikt i hydraulisk tetning inne i selve CSC, og forårsaker væskelekkasjer som forurenser lageret og clutchskiven. Fordi CSC-lageret ikke kan skiftes separat i de fleste design, må hele enheten skiftes ut - til en typisk pris på $80–$200 for delen alene , betydelig mer enn et konvensjonelt utløserlager.

Selvsentrerende utløserlager

Brukes i applikasjoner der det forventes en liten feiljustering eller vanskelig å eliminere helt – vanlig i kommersielle lastebiler, tungt utstyr og enkelte landbruksmaskiner. Lageret har en flytende holder som gjør at den kan justere seg selv til membranfjærens senter. Denne utformingen er betydelig mer tolerant overfor mindre feiljusteringer, men svikter fortsatt på grunn av forurensning og fettforringelse, ofte ved høyere totale kjørelengder enn standardlager fordi den selvsentrerende handlingen forhindrer den lokaliserte overbelastningen som feiljustering forårsaker i design med faste bærere.

Solid kontaktansiktslager

Eldre kjøretøy brukte noen ganger et karbonkontaktflatelager i stedet for et rulleelementlager. Karbongrafittflaten presset direkte mot de spinnende membranfjærfingrene og ble gradvis slitt over tid. Disse lagrene svikter på grunn av enkel mekanisk slitasje av karbonflaten - vanligvis genererer et fint svart støv inne i klokkehuset - og gjennom sprekker i karbonet på grunn av termisk sjokk. Karbonlagre sees sjelden i nye produksjonskjøretøyer, men er fortsatt vanlige i veteranbiler og klassiske biler.

Hva skjer når du ignorerer et sviktende utløserlager

Å fortsette å kjøre med et slitt utløserlager er ikke bare en støyplagsom – det skaper en kaskade av sekundære skader som øker reparasjonskostnadene betraktelig. Hendelsesforløpet er forutsigbart:

1. Det slitte lageret begynner å komme ujevnt i kontakt med membranfjæren, noe som fører til at fjærfingrene slites med ulik hastighet. Ujevn fjærslitasje endrer følelsen av inngrep i clutchen og reduserer gradvis klemkraften på clutchskiven.
2. Ettersom lageret fortsetter å brytes ned, sprekker buret. Fragmenter av buret, ballene eller løpebanene spres inne i klokkehuset. Disse fragmentene kan kile seg inn mellom clutchskiven og svinghjulet eller trykkplaten, slik at friksjonsflatene og svinghjulsflaten rister.
3. Et svinghjul som har blitt ripete eller termisk skadet fra kontakt med lagerrester må enten dekkes på nytt (hvis innenfor produsentens toleranser) eller erstattes. Utskifting av svinghjul på mange kjøretøy koster $200–$500 for delen pluss arbeidet med å fjerne og installere girkassen - som allerede er nødvendig for clutcharbeid, men utskifting av svinghjul gir tid og deler kostnad.
4. I ekstreme tilfeller låser lagerbeslag utløsermekanismen i frakoblet posisjon. Kjøretøyet kan ikke kjøres, og girkassen må fjernes for å frigjøre den beslaglagte enheten.

Kostnadsforskjellen mellom å bytte bare utløserlageret (vanligvis $150–$400 i arbeid pluss $20–$80 for lageret ) og erstatte hele clutchsettet, inkludert gjenoppretting av svinghjul (vanligvis $800–$1800 totalt ) illustrerer hvorfor tidlig diagnose og rask erstatning er økonomisk forsvarlig. Arbeidskostnaden for å få tilgang til clutchen er den samme i begge scenarier - girkassen må komme ut - så den eneste variabelen er delekostnad.

Hvordan få et nytt utløserlager til å vare lenger

Forebygging er enkel når de grunnleggende årsakene er forstått. Følgende praksis gjelder både for å forlenge levetiden til et originalt lager og for å beskytte en nyinstallert erstatning:

Eliminer fot-på-pedal-vanen

Når du ikke gir aktivt, hold venstre fot på den døde pedalen (gulvstøtten til venstre for clutchen) i stedet for på clutchpedalen. Dette er den mest virkningsfulle atferdsendringen for å forlenge levetiden til frigjøringslageret. Sjåfører som går over fra automatiske til manuelle girkasser utvikler ofte fothvilevanen fra venstre fot uten å ha noe å gjøre - å bryte denne vanen bør være førsteprioritet.

Fiks oljelekkasjer før du skifter ut lageret

Inspiser alltid den bakre hovedtetningen og girkassens inngående akseltetning før eller under clutcharbeid. Begge tetningene er tilgjengelige med transmisjonen fjernet - det samme trinnet som kreves for å nå utløserlageret - så å bytte ut slitte tetninger samtidig gir minimale ekstrakostnader samtidig som det beskytter det nye lageret mot forurensning.

Bytt ut det komplette clutchsettet som et sett

Siden arbeidskostnadene for å få tilgang til clutchen er faste, er det sjelden lurt å bytte bare utløserlageret mens du lar en gammel clutchskive og trykkplate være på plass. En clutchskive som har blitt slitt til innen noen få millimeter fra slitasjegrensen vil trenge utskifting innen ytterligere 20 000–30 000 miles, noe som krever samme kostbare demontering. De fleste profesjonelle mekanikere og OEM-servicemanualer anbefaler å bytte ut clutchskiven, trykkplaten, utløserlageret og pilotlageret som et komplett sett for å maksimere intervallet mellom clutchtjenester.

Bruk et justeringsverktøy under installasjonen

Et verktøy for justering av clutchskive - en dummy-inngangsaksel av plast eller metall som passer gjennom clutchskivenavet og inn i pilotlageret - er et billig verktøy (vanligvis under $15) som sikrer at skiven er perfekt sentrert før trykkplaten trekkes ned. Å hoppe over dette trinnet er en av de vanligste installasjonsfeilene som fører til for tidlig utgivelsesfeil på grunn av feiljustering.

Smør inngående akselhylse riktig

Påfør en tynn, jevn film av høytemperatur lagerfett til girkassens inngående akselhylse der utløserlageret glir. Filmen skal være så tynn at den nesten er usynlig - en vanlig feil er å bruke for mye fett, som deretter slenger utover og forurenser clutchskiven. Påfør aldri fett på lagerets kontaktflate eller på membranfjærfingrene.

Sjekk Bell Housing Runout

Hvis kjøretøyet har en historie med premature feil på clutchkomponenten - spesielt hvis dette er en andre eller tredje utløserlagererstatning - er det et verdifullt diagnostisk trinn å sjekke klokkehusets utløp med en måleklokke. Runout overskrider produsentens spesifikasjoner (vanligvis 0,005 til 0,010 tommer ) peker på et bøyd eller skadet klokkehus som må korrigeres for å forhindre gjentakelse.

Velge riktig erstatningsutløserlager

Markedet for erstatningsutløserlager spenner fra deler av økonomiklasse hentet fra lavkostproduksjonsanlegg til OEM-ekvivalente og ytelsesklasselager med betydelig høyere byggekvalitet. Forskjellene er meningsfulle:

For standard daglige sjåfører under normal bruk er et OEM-ekvivalent lager fra en anerkjent leverandør (SKF, FAG, LUK, Sachs, NSK, JTEKT) det praktiske valget. Forskjellen i pris mellom et $15 økonomilager og et $45 OEM-ekvivalent lager er ubetydelig sammenlignet med $400–$800 lønnskostnadene for å få tilgang til clutchen - så å bruke delen av høyere kvalitet gir klar økonomisk mening.

For ytelseskjøretøyer, slepeapplikasjoner eller ethvert kjøretøy der clutchtemperaturene regelmessig blir høye, spesifiserer en kraftig utløserlager vurdert for høyere termisk og mekanisk belastning er en verdig investering. Flere spesialclutchprodusenter tilbyr komplette sett som parer en ytelsestrykkplate og clutchskive med et matchet kraftig utkastlager, som sikrer at alle komponenter er utformet for å fungere sammen på samme ytelsesnivå.

Ofte stilte spørsmål om feil på clutchutløserlager

Kan en svikt i en clutchutløserlager skade girkassen?

Sjelden direkte, men ja – i katastrofale sviktscenarier der lagerfragmenter sprer seg inne i klokkehuset, kan rusk riste på transmisjonens inngangsaksel eller skade den fremre lagerholderen. I de fleste tilfeller er skaden inneholdt på selve clutchkomponentene (skive, trykkplate, svinghjul). Å betjene et kjøretøy med et kjent sviktende utløserlager øker imidlertid risikoen for eskalerende skader, så rask utskifting er alltid den tryggere kursen.

Er det mulig å skifte bare utløserlageret uten å bytte hele clutchen?

Teknisk sett ja, men praktisk talt avhenger det av clutchskivens gjenværende levetid. Hvis clutchskiven fortsatt har betydelig friksjonsmateriale igjen og trykkplaten ikke viser tegn til slitasje, er det forsvarlig å bare bytte utløserlageret. I de fleste virkelige tilfeller vil imidlertid clutchskiven og trykkplaten ha akkumulert betydelig slitasje når lageret svikter, noe som gjør en komplett erstatning av sett til det økonomisk klokere valget gitt de faste arbeidskostnadene.

Lager et dårlig utløserlager støy hele tiden eller bare når pedalen er trykket ned?

I et kabel eller mekanisk koblingssystem er utløserlageret bare i kontakt med membranfjæren når pedalen trykkes ned, så støy oppstår vanligvis bare når pedalen trykkes inn. I hydrauliske systemer med en konsentrisk slavesylinder er lageret i konstant lett kontakt, så støy kan være tilstede til enhver tid. Uansett, støyen endrer karakter - vanligvis blir høyere eller mer slipende - når pedalbelastningen øker.

Hvor mye koster det å bytte ut et utløserlager?

Selve lageret koster $20–$150 avhengig av kjøretøy og lagerkvalitet. Arbeidet løper vanligvis $400–$800 hos frittstående butikker og noe mer hos forhandlere, fordi girkassen må fjernes. Total kostnad for utskifting av bare lager: omtrent $450–$950. Et komplett clutchsett inkludert skive, trykkplate, utløserlager og pilotlager gir $150–$400 i deler, noe som bringer totalen til omtrent $600–$1400 for en komplett clutchjobb på de fleste passasjerkjøretøyer.

Kan et utløserlager smøres på nytt og gjenbrukes?

Nei. Moderne utløserlagre er forseglede, forhåndssmurte enheter som ikke kan repareres. Når det indre fettet har degradert og løpebanene har begynt å gro eller korrodere, må lageret skiftes. Selv om et lager ser ut til å spinne fritt for hånd, vil innvendig skade på løpebanens overflater forårsake feil under de høyere belastningene ved normal drift. Ettersmøring av utsiden av lagerhuset hjelper ikke og kan føre til forurensning.

Hva er forskjellen mellom et utkastlager og et utløserlager?

"Utkastlager" og "utløserlager" refererer til nøyaktig samme komponent. "Throw-out bearing" er det amerikansk engelske begrepet som er mye brukt i butikker og blant gjør-det-selv-mekanikere. "Clutch release bearing" er den mer formelle ingeniørbetegnelsen og begrepet som brukes i de fleste OEM servicehåndbøker og delekataloger. Begge begrepene beskriver lagerenheten som aktiverer trykkplatens membranfjær når clutchpedalen trykkes inn.
