Hvordan fortelle om et lager må skiftes: Nøkkeltegn

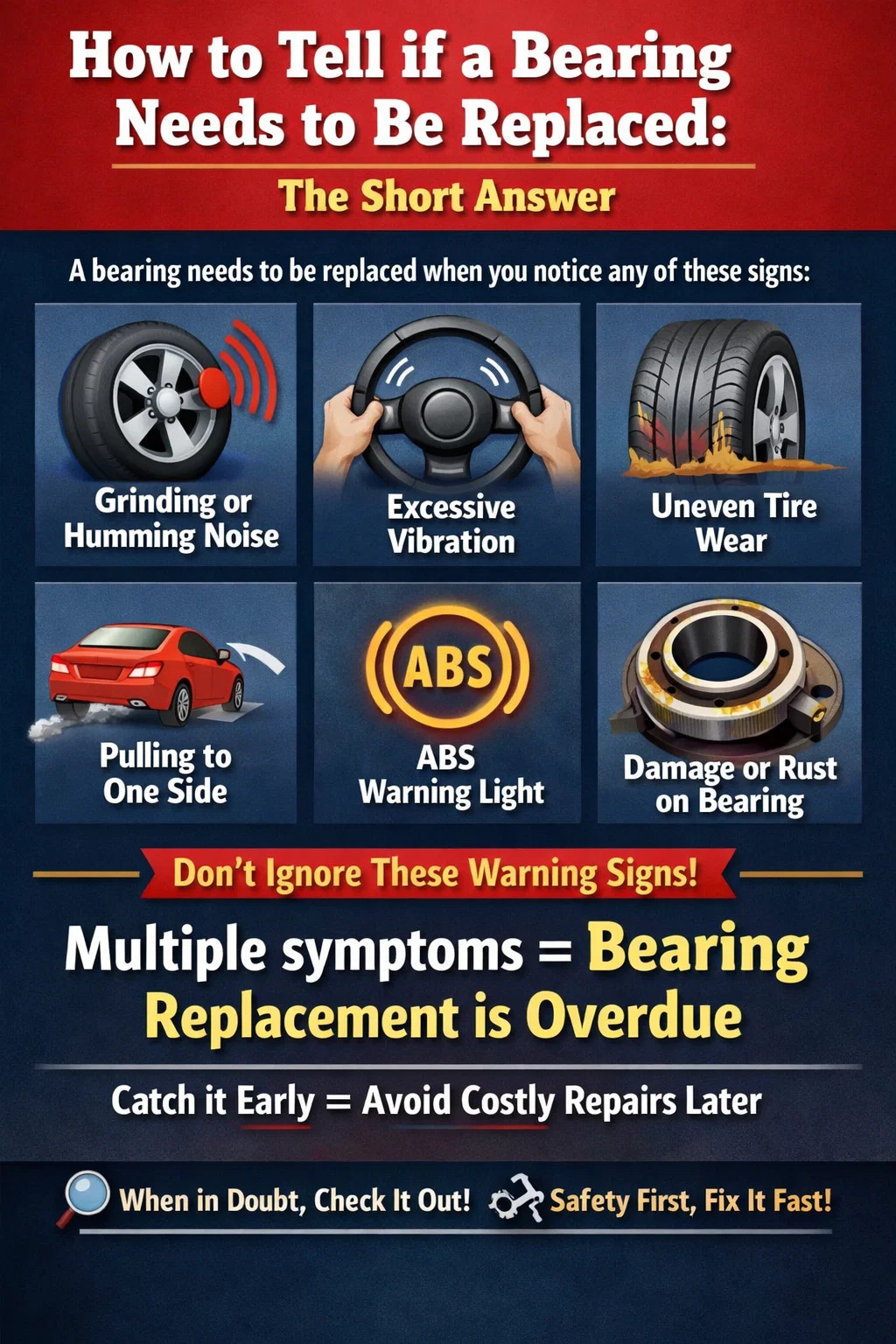

Hvordan fortelle om et lager må skiftes: Det korte svaret

A peiling må skiftes ut når du merker ett eller flere av følgende: vedvarende sliping, summing eller knurrende lyder som endres med hastighet, uvanlige vibrasjoner gjennom rattet eller chassiset, ujevn eller akselerert dekkslitasje, kjøretøyet som trekker til den ene siden under bremsing, eller synlige fysiske skader som rust, groper eller misfarging på lagerflaten. I bilsammenheng kan et opplyst ABS-varsellys også peke direkte på et sviktende hjullager. Ethvert enkelt symptom fortjener undersøkelse; flere symptomer som vises sammen betyr nesten alltid at utskifting er forsinket.

Lagre – enten det er hjullagre, industrielle rullelager eller maskinspindellager – deler samme jobb: minimere friksjonen mellom bevegelige deler mens de bærer radial og aksial belastning. Når den funksjonen forringes, varierer konsekvensene fra irriterende støy hele veien til katastrofal mekanisk feil. Å forstå de eksakte advarselsskiltene, og vite hvordan de skal bekreftes, er forskjellen mellom å ta et lagerbytte på $150 tidlig og stå overfor en reparasjonsregning på $1000 senere.

Uvanlige lyder: Det første og mest pålitelige varselskiltet

Støy er den tidligste og hyppigst rapporterte indikatoren på at et lager svikter. Lyden endres avhengig av hvor langt skaden har kommet og hvilken type lager som er involvert, men noen få mønstre er konsistente i nesten alle bruksområder.

Summing og drøning som endrer seg med hastighet

En lav, syklisk brummen som stiger og faller med kjøretøyets hastighet - i stedet for motorhastigheten - er et av de mest talende symptomene på et slitt hjullager. Støyen kommer fra små uregelmessigheter i lagerbanen eller rullende elementer som genererer vibrasjoner mens de spinner. Hvis du akselererer fra 40 mph til 70 mph og summingen blir merkbart høyere, er peilingen en hovedmistenkt. Det samme prinsippet gjelder for industrimaskineri: et lager som kjører en transportør eller motoraksel vil produsere en stadig mer fremtredende drone etter hvert som interne klaringer vokser.

Sliping, knurring og metall-på-metall-kontakt

Sliping er et mer alvorlig tegn enn nynning. Det betyr vanligvis at lagerets smøring har sviktet, at rulleelementene eller løpebanene har groper, eller at tetningene har blitt kompromittert og rusk har kommet inn i lagerhuset. På dette stadiet skjer metall-på-metall-kontakt med hver rotasjon. På et kjøretøy kan du høre denne slipingen tydeligst under svinger eller når du skifter vekt, fordi svinger belaster mer på den ene siden av lagerenheten. I en maskin indikerer sliping at lageret er i en avansert feiltilstand og bør tas offline umiddelbart.

Klikking, hvining og syklisk kvitring

Klikk som skjer med et rytmisk intervall som matcher hjulrotasjonen, peker ofte på et skadet CV-ledd eller et sprukket rulleelement inne i lageret. Hvining - noen ganger beskrevet som en fuglekvitter - kan oppstå når lagerburet er deformert eller når lagerløpene går tørre. Disse lydene har en tendens til å være mest merkbare ved lave hastigheter og kan forsvinne kort ved motorveihastigheter, noe som kan villede eiere til å tro at problemet har løst seg av seg selv. Det har det ikke.

Diagnostisere hvilket lager som er støyende ved hjelp av svingetesten

Spesielt for hjullager kan en enkel svingtest hjelpe deg med å identifisere hvilken side som svikter før du i det hele tatt løfter kjøretøyet. Mens du kjører i motorveihastigheter mellom 50 og 70 mph, kan du forsiktig og jevnt skifte filposisjon til venstre og høyre. Når du styrer til venstre, overføres vekten til de høyre hjulene og belaster høyre sidelager. Hvis summingen eller summingen øker når du beveger deg til høyre, er det sannsynligvis venstre sidelager som er problemet - og omvendt. Denne testen fungerer fordi lasting av et forringet lager overdriver støyen, mens midlertidig avlastning av motsatt side reduserer den. Utfør testen i et trygt, åpent område med minimal trafikk.

Vibrasjon gjennom rattet eller chassiset

Vibrasjon er en annen sterk indikator på at et lager har slitt utover akseptable toleranser. I motsetning til ubalanse i dekkene – som vanligvis gir en rattrystelse ved et spesifikt hastighetsområde (vanligvis mellom 60 og 70 mph) som forsvinner ved høyere hastigheter – har lagerrelaterte vibrasjoner en tendens til å forverres gradvis etter hvert som hastigheten øker og korrigerer seg ikke selv.

Et forringet hjullager introduserer for mye slark i navenheten. Ettersom de indre klaringene vokser, kan ikke hjulet lenger opprettholde en perfekt konsistent kontaktflate med veien. Den resulterende ustabiliteten beveger seg opp gjennom fjæringen og rattstammen, ofte følt som en konstant eller pulserende skjelving som er mest uttalt under svinger eller filskift. I industrielt utstyr blir vibrasjoner som ikke var tilstede under igangkjøring – eller som gradvis har forverret seg over tid – behandlet som et definitivt signal om å inspisere alle lagre i den berørte akselen eller huset.

Vibrasjonsanalyseverktøy som brukes i prediktive vedlikeholdsprogrammer kan oppdage lagerdefekter i god tid før de blir hørbare, og måle frekvenssignaturer assosiert med spesifikke feilmoduser som indre løpeskader, ytre løpeskader eller avskalling av rullende element. For den gjennomsnittlige kjøretøyeieren uten tilgang til slikt utstyr, er det å stole på den fysiske følelsen og sammenkoble den med andre symptomer den praktiske tilnærmingen.

Wheel Wobble og Physical Shake Test

For stort slark i hjulnavet er et av de mest enkle tegnene på at et hjullager har nådd en kritisk tilstand. Du kan bekrefte dette hjemme med en enkel fysisk inspeksjon som ikke krever verktøy.

Hev kjøretøyet trygt med en gulvjekk og fest det med jekkstativ. Stol aldri kun på en saksejekk for denne testen. Når hjulet er av bakken, tar du godt tak i dekket i klokken 12 og 6 posisjoner og prøver å vippe det mot og bort fra deg. Flytt deretter grepet til klokken 3 og 9 posisjoner og gjenta testen. Et riktig fungerende hjullager skal ha null merkbar bevegelse. Enhver påvisbar vingling, klunking eller løshet - selv en liten mengde - indikerer at lageret har mistet evnen til å holde hjulenheten sikkert på plass og må skiftes ut uten forsinkelse.

Når slingring er tilstede i motorveihastigheter, forsterkes effekten. Sjåfører kan legge merke til en svevende eller pilende følelse i styringen, som om fronten på kjøretøyet ikke sporer sant. Dette er ikke et symptom for å overvåke og se på nytt - et hjul med for stor lagerspill kan, under ekstreme forhold, skille seg helt fra kjøretøyet. Publiserte ulykkesrapporter bekrefter at fullstendige hjullagerfeil har forårsaket katastrofalt tap av kontroll i motorveihastigheter.

Styreavdrift, trekking og tap av respons

Et kjøretøy som drar konsekvent til den ene siden under kjøring, eller som driver under bremsing, kan ha et sviktende hjullager på siden det driver mot. Når et lager forringes, skaper det ujevn rullemotstand på det berørte hjulet. Denne motstanden forstyrrer kjøretøyets evne til å spore rett, og plasserer asymmetriske krefter på drivverket og styregeometrien.

Vanskeligheten med dette symptomet er at det overlapper med flere andre vanlige problemer, inkludert bremsekalipermotstand, ujevnt dekktrykk eller feiljusterte hjul. Hvis en innrettingssjekk kommer tilbake rent, dekktrykket er riktig, og bremsene viser ingen tegn til å feste seg eller ujevn slitasje, er hjullageret den neste logiske mistenkte. En mekaniker som løfter kjøretøyet og spinner hvert hjul for hånd, kan ofte identifisere et bindende eller grovfølende lager ganske enkelt ved å føle og høre under den manuelle rotasjonstesten.

Løs eller vandrende styring - der kjøretøyet ikke lenger reagerer med den skarpe, direkte følelsen det hadde da det var nytt - kan også indikere lagerslitasje, spesielt når det kombineres med andre symptomer. Sunne hjullagre holder navenheten stiv; de slitte tillater mikroskopiske bevegelser som myker opp styrefølelsen og forsinker kjøretøyets respons på førerinnspill.

ABS-varsellys og sensorinterferens

Moderne kjøretøy integrerer hjulhastighetssensoren for det blokkeringsfrie bremsesystemet direkte i eller ved siden av hjullagernavet. Denne utformingen betyr at et sviktende lager direkte kan forstyrre ABS-sensorytelsen. Etter hvert som lageret slites og indre klaringer øker, blir sensorens forhold til toneringen (den tannringen den leser for å beregne hjulhastigheten) inkonsekvent. ECU-en mottar uregelmessige eller manglende hastighetsdata fra det hjørnet og lyser ABS-varsellampen på dashbordet.

Det er verdt å merke seg at ABS-lyset kan lyse fra et lagerproblem selv når kjøretøyet ikke bremser og det ikke oppstår hjulslip. Hvis en ABS- eller traction control-advarsel vises uten noen åpenbar kjørehendelse som kan forårsake det, og forsvinner og returnerer med jevne mellomrom, er hjullageret en høy prioritet å inspisere. En OBD-II-skanning vil typisk vise en feilkode for hjulhastighetssensor, og hjulet den peker på er det som trenger lageret inspisert først.

Ujevnt eller unormalt dekkslitasjemønster

Dekkene slites jevnt når hjulet er riktig justert og navenheten holder hjulet i en jevn, riktig vinkel i forhold til veibanen. Et slitt lager introduserer slark i navet, noe som gjør at hjulet kan vippe litt - spesielt under belastning. Den tilten gjør at dekket kommer i kontakt med veien i en liten vinkel, og konsentrerer slitasjen på den ene kanten i stedet for å fordele den over hele slitebanens bredde.

Hvis ett dekk slites raskere enn motstykket på motsatt side av samme aksel, eller hvis du merker overdreven slitasje på den indre eller ytre skulderen til et enkelt dekk uten noe tilsvarende innrettingsproblem, fortjener hjullageret i det hjørnet oppmerksomhet. Dette symptomet utvikler seg gradvis og blir synlig godt etter at lageret har begynt å svikte, noe som betyr at slitasjemønsteret i seg selv bekrefter at problemet har vært tilstede en stund.

Å fortsette å kjøre på et lager som forårsaker unormal dekkslitasje øker hastigheten på dekkskader. Utover de ekstra kostnadene ved for tidlig utskifting av dekk, kompromitterer den reduserte mønsterdybden på en seksjon av dekket håndtering og bremseytelse i vått vær – noe som forsterker risikoen som allerede følger med et sviktende lager.

Visuell inspeksjon: Hva du skal se etter på selve lageret

Når et lager er tilgjengelig for direkte inspeksjon - slik tilfellet er med åpne industrilagre, koniske rullelager på tilhengere, eller lagre som er fjernet fra et nav - gir visuell undersøkelse definitivt bevis på om utskifting er nødvendig.

Enhver av skadetypene i tabellen ovenfor er tilstrekkelig grunnlag for utskifting alene. Det er ingen delvis reparasjon for et lager som viser avskalling, varmemisfarging eller et sprukket bur. Økonomien er grei: kostnaden for et nytt lager er alltid mindre enn kostnaden for den sekundære skaden forårsaket av å kjøre et lager til fullstendig feil.

Overdreven varme som en lagerfeilindikator

Unormal varmeutvikling er et nøkkeldiagnosesignal i industrielle lagerapplikasjoner og er også stadig mer relevant i bilvedlikehold. Lagrene går varmere enn omgivelsestemperaturen under normale forhold - en beskjeden økning på 10°C til 30°C over omgivelsestemperaturen er generelt akseptabelt avhengig av bruken. Temperaturer betydelig over produsentens angitte driftsområde indikerer et problem.

I industrielle omgivelser er infrarøde termometre og termiske kameraer ofte brukt til å baseline lagertemperaturer under normal drift og flagge enheter som kjører unormalt varme under rutinemessige inspeksjoner. På kjøretøy kan et hjulnav som føles merkbart varmt - eller til og med varmt - kort tid etter å ha kjørt en kort strekning med moderat hastighet, indikere et lager som binder seg eller går uten tilstrekkelig smøring. Den samme varmen kan skade tilstøtende komponenter, inkludert bremserotorer, kalipertetninger og navpakninger, og gjøre det som var en enkelt lagererstatning til en mer omfattende reparasjon.

Overoppheting kan også oppdages indirekte. En brent lukt etter kjøring, spesielt nær ett hjul, er verdt å ta på alvor. Når et lager har blitt utsatt for overdreven varme, blir herdebehandlingen som ble brukt på stålet under produksjonen kompromittert. Det mykere metallet slites da raskere, noe som betyr at selv et nylig omsmurt lager som har blitt overopphetet vil svikte langt tidligere enn et som ble holdt innenfor sine termiske grenser. Utskifting blir uunngåelig på det tidspunktet uavhengig av hvordan lageret ser overfladisk ut.

Hvor lenge varer egentlig lagrene?

Lagerets levetid avhenger sterkt av påføring, belastning, smørekvalitet, tetningseffektivitet og driftsmiljø. Å forstå den realistiske levetiden for din spesifikke brukssituasjon hjelper med å angi passende inspeksjonsintervaller i stedet for å vente på at symptomene skal vises.

• Hjullager til biler: De fleste varer mellom 75 000 og 150 000 miles under normale forhold. Kjøretøyer som regelmessig kjører på røffe, ikke-asfalterte veier eller i områder der veiene er sterkt saltet om vinteren, kan oppleve for tidlig svikt i god tid før 75.000-milsmerket. Hjullagerfeil har blitt dokumentert på mindre enn 50 000 miles i kjøretøyer som regelmessig kjøres gjennom dypt vann, sand eller tungt saltede veier hvor fuktighet trenger inn i tetningene.
• Industrielle rulleelementlager: L10-klassifisert levetid (punktet der 10 % av en populasjon av lagre forventes å svikte) varierer enormt med belastning og hastighet. Et lett belastet, riktig smurt lager i et rent miljø kan gå i titusenvis av timer. Det samme lagret som opererer med maksimal nominell belastning i et forurenset miljø kan svikte på en brøkdel av tiden.
• Sykkel- og småutstyrslagere: Disse krever typisk inspeksjon hver 1000 til 5000 timers bruk avhengig av forholdene, med utskifting utløst av ruhet under manuell rotasjon eller merkbart slark.

I stedet for å planlegge utskiftninger på kjørelengde eller tid alene, er den mer pålitelige tilnærmingen å kombinere intervallbasert inspeksjon med symptomovervåking. Et lager som ikke viser symptomer og som består en fysisk inspeksjon ved det planlagte serviceintervallet, kan fortsette i drift. En som viser til og med tidlige symptomer bør byttes ut ved første anledning uavhengig av hvor nylig den ble installert eller hvor få miles er på den.

Vanlige årsaker til for tidlig lagersvikt

Å forstå hvorfor lagrene svikter for tidlig bidrar til å unngå å gjenta forholdene som forårsaket den første feilen – og informerer om det nye lagrene må være av en annen type eller spesifikasjon.

• Smørefeil: Utilstrekkelig fettvolum, feil fetttype, nedbrutt fett som har mistet sin viskositet, eller en sviktende forsegling som har tillatt fett å unnslippe er alle direkte veier til lagersvikt. Smøreproblemer anslås å være hovedårsaken til omtrent 36 % av industrielle lagerfeil.
• Forurensning: Smuss, vann, metallpartikler og veisalt som kommer inn i lagerhuset er viktige bidragsytere til akselerert slitasje. I bilapplikasjoner er en kompromittert navtetning det vanligste inngangspunktet. I industrielle omgivelser kan forurensning komme inn under installasjonen eller gjennom mislykkede labyrintforseglinger.
• Feil installasjon: Lagerskader som oppstår under installasjon – fra å bli hamret på plass, kjørt på feil løp, feiljustert under pressing eller installert uten riktig forspenning – manifesterer seg ofte ikke før miles eller timer etter drift. Bruk av riktig lagerpresse, påføring av kraft kun på den riktige ringen og verifisering av tilpasning mot produsentens spesifikasjoner forhindrer denne kategorien feil fullstendig.
• Overbelastning: Å kjøre lagre utover den nominelle dynamiske eller statiske belastningskapasiteten akselererer tretthet i løpebanen. I kjøretøy kan overdimensjonerte eller overdrevent brede ettermarkedsdekk belaste hjullagrene betydelig mer enn de er designet for å håndtere, noe som forkorter levetiden selv når installasjon og smøring er riktig.
• Slagskader: Et enkelt alvorlig slag i et hull, kantsteinstøt eller kollisjon kan forårsake brinelling - permanent fordypning av lagerbanene - som umiddelbart forkorter gjenværende levetid. Hvis et kjøretøy har fått en betydelig sammenstøt i et hjørne, bør hjullageret på det hjørnet inspiseres selv om ingen støy eller vibrasjoner umiddelbart er synlig.

Hva skjer hvis du ignorerer en sviktende peiling

Utsettelse av utskifting av lager sparer sjelden penger. Nedbrytningen er progressiv, og jo lenger et lager får gå i skadet tilstand, desto mer skade påfører det tilstøtende komponenter.

I et kjøretøy kan et sviktende hjullager skade navenheten, akselakselen, bremserotoren og ABS-sensoren - komponenter som kan koste flere ganger mer å erstatte enn lageret alene. På slutten av feilen kan hjulet skilles fra kjøretøyet. Dette er ikke en teoretisk risiko: Det finnes dokumenterte tilfeller av avhjulshendelser ved motorveihastigheter forårsaket av lagerfeil som ble innledet av uker med ignorerte advarselsskilt.

I industrimaskiner kan en uoppdaget lagersvikt forårsake akselskader, husskader, girskader og uplanlagt produksjonsstans. Studier fra produksjonsmiljøer har vist at uplanlagt nedetid fra utstyrssvikt kan koste mellom 5 og 20 ganger mer enn det samme arbeidet som utføres som planlagt vedlikehold. Et erstatningslager som koster $20 til $200 skal aldri få lov til å forårsake et maskinbeslag som tar en produksjonslinje offline i flere dager.

Ujevn dekkslitasje forårsaket av lagerspill fører til behovet for tidligere dekkskifting – noe som legger til en ekstra kostnad til beregningen. Drivstoffeffektiviteten reduseres også ettersom et bindende eller grovt lager tvinger mer energi til å bli brukt ved å rotere hjulet eller akselen den støtter.

Trinn for å bekrefte lagerfeil før utskifting

Før du bruker penger på en erstatning, hjelper det å bekrefte at lageret faktisk er kilden til symptomene. Flere av skiltene beskrevet ovenfor deles med andre vanlige feil, og en metodisk tilnærming unngår unødvendige reparasjoner.

1. Veiprøve: Kjør med forskjellige hastigheter og legg merke til om støy eller vibrasjoner endres med kjøretøyets hastighet (lager) eller motorhastighet (drivverk). Utfør svingtesten for å identifisere hvilken side som er berørt.
2. Fysisk ristetest: Løft kjøretøyet trygt og sjekk hvert hjul for spill ved 12/6 og 3/9 posisjoner. Enhver bevegelse indikerer peilingspill.
3. Spin test: Med kjøretøyet hevet, snurr hvert hjul for hånd. Et sviktende lager vil føles grovt, gi en slipende følelse eller avgi hørbar støy under håndrotasjon. Et godt lager spinner jevnt og stille.
4. OBD-II skanning: Hvis ABS-lyset lyser, søk etter koder. Feilkoder for hjulhastighetssensor peker på det berørte hjørnet og bekrefter lagerinvolvering når de kombineres med andre symptomer.
5. Dekkinspeksjon: Se etter ujevnt slitasjemønster. Isoler om slitasjen er på dekket tilsvarende den mistenkte lagerplasseringen.
6. Temperatursjekk: Etter en kort kjøretur, bruk et infrarødt termometer for å sammenligne navtemperaturer i alle fire hjørner. En avlesning betydelig høyere på ett sted - mens kjøretøyet ikke bremset asymmetrisk - peker på et problem i det hjørnet.

To eller flere av disse kontrollene som bekrefter det samme hjørnet er den definitive standarden for å fortsette med utskifting. Hvis bare én test tyder på et problem, er ytterligere undersøkelser eller en profesjonell vurdering verdt å forfølge før du forplikter deg til reparasjonen.

Erstatningskostnad: Hva du kan forvente

Kostnadene for utskifting av lager varierer betydelig etter kjøretøytype, lagerdesign og arbeidsmarked. Å ha realistiske forventninger forhindrer klistremerkesjokk og hjelper til med å vurdere om en oppgitt pris er rimelig.

• Standard personbil, boltet navmontering: Omtrent $250 til $450 per hjul inkludert deler og arbeid. Lageret og navet kommer som en enkelt forhåndsmontert enhet og boltes direkte på styreknoken, noe som krever moderat arbeid.
• Innpressede hjullager: Disse krever spesialisert pressutstyr for å fjerne det gamle lageret fra navet og installere det nye. Arbeidskostnadene blir høyere - typisk $350 til $550 per hjul - fordi navet ofte må fjernes fra kjøretøyet og føres til en presse.
• Luksusbiler og elbiler: Navmonteringer for premiummerker og elektriske kjøretøyer kan koste $700 eller mer per hjul, delvis på grunn av de høyere prisene på OEM-deler og integreringen av ABS-sensorer og annen elektronikk i navet.
• Lette lastebiler og større SUV-er: Kan kjøre $600 til $1200 per akselende, med noen tunge lastebilapplikasjoner som overstiger dette tallet.

Et kostnadsbesparende punkt verdt å vite: Hvis et lager svikter på den ene siden av en aksel, er det vanligvis ikke nødvendig å proaktivt bytte ut lageret på motsatt side med mindre det viser sine egne symptomer. I motsetning til dekk, hvor symmetrisk utskifting anbefales for å opprettholde jevn mønsterdybde, er hjullagre uavhengige komponenter og upåvirket av feil på den andre siden av samme aksel.
