Hvilken lyd lager et slitt utløserlager?

Hvordan høres egentlig et slitt utløserlager ut?

En slitt utløserlager for clutch — også kalt utkastlager — produserer oftest en høy hvining, kvitring eller slipende støy som vises spesielt når du trykker på clutchpedalen og forsvinner når du slipper den. Dette på-av-forholdet med pedalbevegelse er den klareste diagnostiske ledetråden som skiller et dårlig utløserlager fra andre drivverkstøy. I noen tilfeller skifter lyden til en hard, metallisk sliping når lageret har kommet lenger enn å skrike til fysisk kontakt mellom metallkomponenter. Hvis du hører en konsekvent knurring eller rumling som endrer karakter i det øyeblikket foten din berører clutchpedalen, er et sviktende clutchutløserlager den mest sannsynlige årsaken.

Å forstå nøyaktig hva du hører – og når – sparer deg fra å feildiagnostisere problemet som et slitt styrelager, et sviktende lager på inngående aksel eller til og med giring. Hver av disse produserer støy til forskjellige tider og under forskjellige forhold. Utløserlagerets støysignatur er knyttet direkte til pedalaktivering, noe som gjør det til en av de mer enkle komponentene å identifisere ved øret.

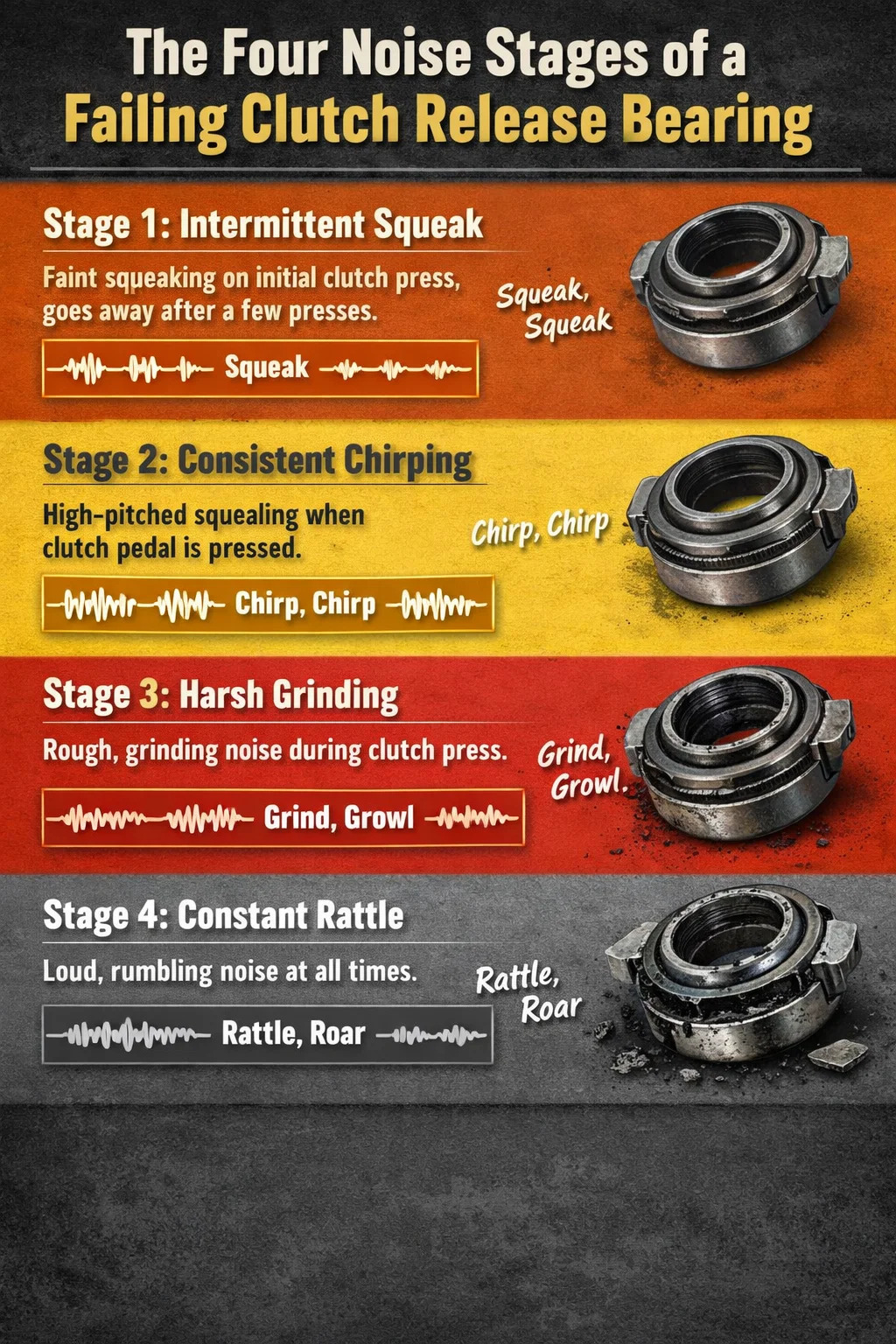

De fire distinkte støystadiene til et sviktende clutchutløserlager

Lagerslitasje melder seg sjelden på en gang. Forverringen følger en ganske forutsigbar bue fra subtil til katastrofal, og hvert trinn produserer en annen akustisk signatur. Å vite hvilket stadium du er i hjelper deg med å måle det haster.

Trinn 1 - Intermitterende knirking

I det tidligste stadiet begynner smøring inne i lageret å bryte ned eller tørke ut. Det kan hende du merker et svakt knirk først ved den første clutch-depresjonen etter at bilen har stått over natten, og den forsvinner i løpet av noen få trykk når lageret varmes opp. Mange sjåfører avviser dette som morgenkondens eller en kald overføring. Det er lett å ignorere, men dette er den billigste og minst forstyrrende tiden for å løse problemet - lagerbytte på dette tidspunktet innebærer vanligvis minst mulig skade.

Trinn 2 — Konsekvent kvitring eller hvining ved pedaldepresjon

Dette er det mest rapporterte stadiet. Støyen kan nå gjentas: trykk på clutchpedalen, hør hvinet; slipp pedalen, støyen stopper . Lyden er høyfrekvent, noen ganger beskrevet som en fuglekvitter eller et sykkelbremseskrik. Innvendig går kule- eller rulleelementene til lageret tørt, og buret eller løpene begynner å vise slitasje. På dette tidspunktet er lageret funksjonelt, men nedbrytende. De fleste mekanikere anser dette trinnet som den praktiske terskelen for å planlegge utskifting, siden progresjon til trinn 3 kan skje raskt når konsekvent støy begynner.

Trinn 3 - Hard sliping eller knurring

Det høye hvinet går over til en lavere, grovere malende eller knurrende lyd. Dette indikerer at rulleelementene inne i lageret har begynt å sprekke eller at lagerbanene er synlige skårede. Metall-på-metall-kontakt forekommer. På dette stadiet er det en reell risiko for at lageret setter seg fast mens clutchpedalen er trykket inn , som kan låse clutchgaffelen i utkoplet stilling og gjøre deg strandet. Vibrasjoner som overføres gjennom selve clutchpedalen vises ofte på dette stadiet - en pulsering eller ruhet du føler under føttene.

Trinn 4 — Kontinuerlig støy uavhengig av pedalposisjon

Når lageret har kollapset til et punkt hvor det er i nesten konstant kontakt med omkringliggende komponenter, blir støyen tilstede uansett om pedalen er trykket ned eller ikke. På dette stadiet kan lageret ha brutt fra hverandre nok til å skade trykkplaten, clutchskiven eller til og med svinghjulet. Reparasjonskostnadene eskalerer kraftig her. En jobb som kan ha kostet $300–$500 i deler og arbeid på trinn 1 eller 2, kan overstige $1200–$1800 når trykkplate- og svinghjulsoverflate eller utskifting er tatt med.

Slik bekrefter du at støyen kommer fra clutchutløserlageret

Fordi en manuell girkasse inneholder flere lagre som kan produsere lignende lyder - inngangsaksellageret, pilotlageret eller foringen og mellomaksellagrene - er det verdt å kjøre noen enkle kontroller før du konkluderer med at du har et dårlig utløserlager.

Pedaltrykktesten

Parker kjøretøyet med motoren i gang og girkassen i nøytral. Trå sakte ned clutchpedalen. Hvis en hvin eller en malende lyd begynner i det øyeblikket du begynner å trykke og stopper når du slipper pedalen helt, er clutchutløserlageret den primære mistenkte. Støyen skal spore konsekvent med pedalbevegelsen - høyere ettersom du trykker videre, potensielt forskjellig i tonehøyde ved forskjellige pedaldybder avhengig av hvordan lageret kommer i kontakt med trykkplatefingrene.

Skille fra et inngangsaksellager

En slitt input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Skille fra et pilotlager eller bøssing

Pilotlageret (eller bøssingen i mange kjøretøyer) sitter i midten av svinghjulet og støtter tuppen av transmisjonens inngangsaksel. Et slitt styrelager produserer vanligvis støy under clutchens slipfase - når du trekker deg bort fra et stopp og clutchen er delvis innkoblet. Det kan også produsere et hyl eller sutring når giret er i nøytral med motoren i gang, noe som er forskjellig fra den rene pedaltrykksignaturen til utløserlageret.

Føl etter vibrasjon

Plasser hånden lett på girskiftet mens du trykker sakte på clutchpedalen. Et sviktende utløserlager overfører ofte en subtil vibrasjon eller ruhet gjennom drivverket som kan merkes ved giret eller i noen kjøretøy ved gulvbordet nær girtunnelen. Denne taktile tilbakemeldingen, kombinert med det hørbare skriket ved pedaltrykk, peker bestemt mot utløserlageret.

Hvorfor koblingslagre slites ut

Å forstå grunnårsaken er viktig fordi noen feilmoduser kan forebygges, og å løse dem forlenger levetiden til neste lager.

Hvil foten på clutchpedalen

Dette er den vanligste årsaken til for tidlig frigjøring av lagerfeil. Selv et veldig lett hviletrykk på 5–10 lbs på clutchpedalen holder utløserlageret i spinning mot trykkplatens membranfjærfingre . Ved normal drift belastes lageret kun i den brøkdelen av et sekund det tar å skifte gir. En sjåfør som hviler foten på clutchpedalen i trafikken kan legge til tusenvis av ekstra belastede rotasjoner i timen, noe som øker slitasjen dramatisk. Livsvarig kjørelengde for et lager som kjøres på denne måten kan falle fra 100 000 miles til under 30 000 miles.

Å kjøre clutchen på Hills

Å holde et kjøretøy stasjonært i en skråning ved å balansere clutchinngrepet i stedet for å bruke håndbremsen holder utløserlageret under kontinuerlig belastning og clutchskiven i en vedvarende slurtilstand. Utover å ha på lageret, glaserer dette også clutchskiven og skårer svinghjulsflaten. Fem minutters bakkeholding med denne teknikken kan påføre samme slitasje som dusinvis av vanlige kjøremil.

Forurensning og fuktinntrenging

Moderne forseglede lagre er forhåndssmurt og designet for å fungere vedlikeholdsfritt, men tetninger brytes ned over tid, spesielt i kjøretøy som kjører i våte, gjørmete eller støvete omgivelser. Når fuktighet eller grus kommer inn i lageret, er smøremidlet kompromittert og slitasje begynner. Kjøretøy som brukes i terreng eller i områder med tung bruk av veisalt viser ofte slitasje på frigjøringslager ved betydelig lavere kjørelengder enn de som kjøres under rene, tørre forhold.

Feiljustering og feil installasjon

Et utløserlager som ikke er perfekt sentrert på inngående aksellagerholder, eller en clutchgaffel som er bøyd eller slitt ved dreiepunktet, vil belaste lageret ujevnt. Dette skaper en sidebelastningstilstand som lageret ikke er designet for å håndtere, noe som gir rask slitasje på den ene siden av lagerets bane. Støysignaturen i dette tilfellet er ofte mer en rytmisk tikk eller klunking på pedaldepresjon i stedet for et jevnt hyl, som gjenspeiler den ujevne belastningen.

Forlenget levetid uten utskifting

Selv med perfekt kjøreteknikk er et utløserlager et slitasjeelement. De fleste produsenter liste clutch montering levetid i rekkevidde av 80 000 til 150 000 miles avhengig av kjøretøyets vekt, girtype og bruksmønster . Tunge lastebiler og kjøretøy som brukes til tauing når raskere nedre del av området. Mange teknikere anbefaler å bytte ut utløserlageret hver gang clutchskiven skiftes, siden arbeidet for å få tilgang til lageret står for størstedelen av den totale jobbkostnaden.

Støysammenligning: Clutchutløserlager vs. andre vanlige clutchlyder

Ikke hver støy fra clutchområdet betyr at utløserlageret svikter. Tabellen nedenfor sammenligner de vanligste støykildene og deres egenskaper for å bidra til å begrense diagnosen.

Andre symptomer som følger med et slitt clutchutløserlager

Støy er den primære indikatoren, men et sviktende utkastlager presenterer seg ofte sammen med andre symptomer som samlet sett bygger et sterkere grunnlag for diagnose.

• Vibrasjon av clutchpedal: En pulserende eller ruhet under foten når du trykker på clutchen, forårsaket av den ujevne overflaten på lageret som overfører vibrasjoner opp gjennom clutchgaffelen og hydraulisk eller kabelkobling.
• Økt pedalanstrengelse: Ettersom lageret slites og dets indre motstand øker, skaper det ekstra motstand som føreren må overvinne når han trykker på pedalen. Endringen er gradvis og lett å gå glipp av inntil sammenlignet med en nybetjent clutch.
• Vanskeligheter med å koble inn eller ut gir: I avanserte stadier kan et lager som har begynt å sette seg fast eller har fått clutchgaffelen til å feste seg, føre til ufullstendig utkobling av clutchen, noe som gjør girskifte knasende eller vanskelig.
• Sliping av clutchen: Mens gliding oftere er et slitt clutchskivesymptom, kan et fast eller kollapset lager forhindre at trykkplaten klemmer clutchskiven helt, noe som resulterer i skli under belastning.
• Synlig lagermateriale eller metalliske partikler: I kjøretøyer med inspeksjonsdeksel eller på benken under en clutchbytte, observerer teknikere noen ganger skinnende metallskrot i klokkehuset i samsvar med sammenbrudd av lagermateriale.

Hvor lenge kan du kjøre med et støyende clutchutløserlager?

Dette avhenger helt av hvilket stadium lageret har nådd. På stadium 1 (intermitterende kald knirk) eller tidlig stadium 2 (konsekvent hyl ved pedaldepresjon, men ingen andre symptomer), fortsetter mange sjåfører å betjene kjøretøyet trygt i uker eller til og med noen måneder mens de ordner reparasjoner. Risikoen er håndterbar så lenge lageret forblir funksjonelt og støyen ikke fortsetter.

Når slipingen begynner (trinn 3), medfører fortsatt kjøring en betydelig risiko for sammenbrudd. Et lager som griper seg mens clutchpedalen er tråkket ned kan potensielt låse clutchmekanismen i frakoblet posisjon, slik at du ikke kan legge inn et gir. I verste fall sprer et kollapset lager rusk inne i klokkehuset som scorer svinghjulet og trykkplateoverflaten, og legger til flere hundre dollar til det som ellers ville vært en enkel utskifting av lager og clutchskive.

En praktisk retningslinje brukt av mange erfarne mekanikere: hvis støyen er tilstede hver gang du trykker på clutchen og har vært konsekvent i mer enn to uker, bestill reparasjonen umiddelbart. Hvis støyen har endret seg fra et hvin til en grind selv én gang, behandle det som haster.

Hva erstatningsprosessen innebærer

Utskifting av et utløserlager krever fjerning av girkassen for å få tilgang til clutchenheten. Dette er grunnen til at jobben har arbeidskostnadene den gjør - selve lageret er en rimelig komponent, vanligvis priset mellom $20 og $80 for de fleste personbiler, men fjerning av girkassen på et frontmotor, bakhjulsdrevet kjøretøy tar vanligvis 3–5 timers arbeid. Fjerning av forhjulsdrevet transaksel kan variere fra 4–8 timer avhengig av kjøretøyets utforming og tilgjengelighet.

Fordi alt dette arbeidet kreves for å få tilgang til lageret, er det standard praksis – og økonomisk fornuftig – å bytte ut hele clutchsettet samtidig. Et clutchsett inkluderer skiven, trykkplaten og utløserlageret, og noen ganger et nytt pilotlager eller foring. De inkrementelle delenekostnadene for et komplett sett kontra bare lageret er ofte $100–$300, en brøkdel av den ekstra arbeidskraften som ville være nødvendig for en ny riving hvis clutchskiven sviktet et år senere.

Svinghjulets tilstand bør også inspiseres på dette tidspunktet. Et svinghjul som viser varme sprekker, harde flekker (skinnende blåfargede sirkulære flekker) eller riller dypere enn ca. 0,030 tommer bør dekkes på nytt eller skiftes ut , ettersom et slitt eller ripet svinghjul akselererer slitasjen på den nye clutchskiven og kan forårsake skravling eller rystelse i clutchen selv umiddelbart etter service.

Typiske kostnadsområder etter kjøretøykategori

• Økonomiske og kompakte biler (f.eks. Honda Civic, VW Golf, Toyota Corolla): $450–$900 for et komplett clutchsett inkludert arbeid i en uavhengig butikk.
• Ytelses- og sportsbiler (f.eks. Subaru WRX, Ford Mustang, Chevrolet Camaro): $700–$1400 avhengig av delespesifikasjon og girtype.
• Lette lastebiler og SUV-er (f.eks. Toyota Tacoma, Ford Ranger): $600–$1200, med firehjulsdrevne kjøretøyer som krever ekstra frakobling av overføringskasse i noen tilfeller.
• Europeiske kjøretøy med komplekse transakselarrangementer (f.eks. BMW M-serie, Porsche 911 med manuell): $1200–$2500 på grunn av høyere delekostnader og lengre arbeidstid.

Forhindrer tidlig clutchfrigjøringslagersvikt

Gode kjørevaner er den mest effektive formen for vedlikehold for et utkastlager. Lageret er designet for å håndtere den korte, sykliske belastningen som følger med normale girskift. Problemer oppstår når belastningen blir kontinuerlig eller overdreven.

1. Hold venstre fot unna clutchpedalen mellom girskiftene. Hvil den på den døde pedalen (fotstøtten) til venstre for clutchpedalen. Selv noen få pund hviletrykk multiplisert over tusenvis av miles gir betydelige bæretimer under belastning.
2. Bruk håndbremsen i bakker, ikke clutchen. Når du venter ved et lyskryss på en skråning, sett på håndbremsen i stedet for å holde posisjonen med clutch slip.
3. Fullfør girskifte avgjørende. Langsomt, nølende clutchinngrep holder lageret belastet lenger per skiftsyklus. Jevn og rimelig rask pedalbevegelse forlenger lagerets levetid.
4. Inspiser clutchgaffelen og pivoten under enhver clutchservice. En slitt pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Rett opp eventuelle hydrauliske lekkasjer i clutchen umiddelbart. En clutchmaster eller slavesylinder som siver væske kan forurense clutchskiven og, i hydrauliske frigjøringslagersystemer som er vanlige i moderne kjøretøy, påvirke driften og levetiden til selve lagerenheten.

Konsentriske slavesylindere vs. tradisjonelle gaffelaktiverte lagre

Det er verdt å merke seg at mange kjøretøy produsert fra slutten av 1990-tallet og fremover bruker en konsentrisk slavesylinder (CSC) i stedet for en tradisjonell ekstern slavesylinder og clutchgaffelarrangement. I et CSC-system er den hydrauliske slavesylinderen montert inne i klokkehuset direkte rundt inngangsakselen, og utløserlageret er integrert i enheten som en enkelt enhet.

Støykarakteristikkene fra et sviktende CSC-lager er i hovedsak identiske med de til et tradisjonelt utkast-lager – hvin eller sliping ved pedaltrykk – men diagnosen og reparasjonen er forskjellige. En CSC kan ikke erstattes isolert fra sine hydrauliske komponenter ; hele enheten må skiftes ut som en enhet. Kostnadene for en CSC-enhet er vanligvis $80–$250 for selve delen, dyrere enn et frittstående lager, men fortsatt rimelig gitt komponentens kombinerte natur. Tegn på CSC-svikt inkluderer også lekkasje av clutchvæske inn i klokkehuset, som kan forårsake forurensning av clutchskiven i tillegg til lagerstøy.

Sammendrag: Nøkkelfakta å huske

• En slitt clutch release bearing primarily produces a hvining, kvitring eller malende støy som er tilstede når clutchpedalen er trykket inn og fraværende når den slippes.
• Det motsatte mønsteret - støy når pedalen er oppe, stille når den trykkes ned - peker mot inngående aksellager, ikke utløserlageret.
• Feil går gjennom fire stadier: periodisk knirking, konsekvent pip, sliping og kontinuerlig støy uavhengig av pedalposisjon.
• Den vanligste årsaken til for tidlig svikt er å hvile en fot på clutchpedalen, som holder lageret i sving under belastning kontinuerlig.
• Å bytte bare lageret mens giret er ute er dårlig økonomi - et komplett clutchsett koster marginalt mer og unngår en ny riving for skiven eller trykkplaten.
• Når det oppstår slipelyd, behandle reparasjonen som presserende. Fortsatt kjøring risikerer å bli fastklemt, skade på inngående giraksel og økende reparasjonskostnader.
