Hva er forskjellen mellom et clutchutløserlager og et utkastlager?

Hvis du noen gang har lurt på om et clutchutløserlager og et utkastlager er forskjellige deler, er svaret enkelt: de er nøyaktig samme komponent . "Throwout bearing" er det eldre, mer dagligdagse amerikanske begrepet, mens "clutch release bearing" er det teknisk nøyaktige og internasjonalt anerkjente navnet som brukes i ingeniørhåndbøker, delekataloger og OEM-dokumentasjon. Mekanikere i Nord-Amerika bruker ofte begge begrepene om hverandre, og deleleverandører oppgir dem som samme SKU. Det er ingen funksjonell, strukturell eller posisjonell forskjell mellom de to - bare en forskjell i navnekonvensjonen.

Når det er sagt, er det langt mer verdifullt å forstå hva et clutchutløserlager faktisk gjør, hvordan det svikter, hvilke typer som finnes og når det skal skiftes ut enn å sortere ut nomenklaturen. Denne artikkelen dekker alt fra grunnleggende operasjoner til avansert diagnostikk.

Hva en Utløserlager for clutch Gjør det faktisk

Clutchutløserlageret - også kalt utkastslageret - sitter på girkassens inngående akselhylse, rett foran clutchens trykkplatemontering. Dens jobb er å fungere som det mekaniske grensesnittet mellom den stasjonære clutchgaffelen (eller den hydrauliske slavesylinderen) og de spinnende trykkplatefingrene eller membranfjæren.

Når du trykker på clutchpedalen, skyver gaffelen utløserlageret fremover langs inngående aksel. Lageret kommer i kontakt med tuppene av membranfjærfingrene på trykkplaten. Fordi trykkplaten snurrer med motorens svinghjul, og gaffelen er stasjonær, må lageret rotere fritt samtidig som det overføres aksial (forover) kraft. Denne kombinasjonen - aksial belastningsoverføring under spinning - er det som definerer et trykklager, som er nøyaktig hva et clutchutløserlager er.

Trykket som påføres gjennom lageret tvinger membranfjæren til å bøye seg innover, noe som frigjør klemkraften på clutchskiven. Skiven kan deretter snurre fritt mellom trykkplaten og svinghjulet, og kobler motorkraften fra transmisjonens inngangsaksel. Slipp pedalen, og fjæren klikker tilbake, klemmer platen igjen og kobler inn stasjonen igjen.

I en typisk personbil trykkes clutchpedalen inn tusenvis av ganger i året. En sjåfør som pendler i stopp-og-kjør trafikk kan trykke på clutchpedalen over 30 000 ganger årlig . Utløserlageret må håndtere den gjentatte belastningen på tvers av ekstreme temperaturer, vibrasjoner og varierende pedaltrykk.

Hvorfor navnet "Throwout Bearing" eksisterer

Begrepet "utkast" kommer fra handlingen til komponenten: når du trykker inn clutchen, blir lageret fysisk kastet ut - presset fremover - mot trykkplaten. Denne mekaniske beskrivelsen ga intuitiv mening for tidlig bilmekanikk og ble integrert i amerikansk vokabular på butikkgulvet gjennom det 20. århundre.

Europeiske og japanske produsenter, samt SAE tekniske standarder, har lenge standardisert på "clutch release bearing" fordi det beskriver funksjonen i stedet for bevegelsen. Når lageret griper inn i membranfjæren, får det clutchen til å løsne. "Clutch release bearing" er nå det dominerende begrepet i:

• OEM-delskataloger fra Toyota, Volkswagen, Ford, GM og BMW
• Ettermarkedsleverandører inkludert SKF, LuK, Sachs og Timken
• SAE og ISO teknisk dokumentasjon
• Servicehåndbøker fra produsenter produsert etter ca. 1985

I daglig butikkprat er "utkastslager" fortsatt perfekt forstått, spesielt i USA. Ingen av begrepene er feil; de gjenspeiler ganske enkelt forskjellige tradisjoner for å navngi den samme delen.

Typer utløserlager for clutch

Ikke alle utløserlager er identiske. Det finnes flere forskjellige design, hver egnet til forskjellige transmisjonskonfigurasjoner og aktueringssystemer.

Skyvehylsetype (mest vanlig)

Dette er standarddesignet som finnes på de fleste bakhjulsdrevne kjøretøyer med mekanisk kobling eller kabelaktiverte clutcher. Lagerenheten monteres på en plast- eller metallhylse som glir langs overføringsinngangsakselens føringsrør. En clutchgaffel - vanligvis en Y-formet spak som svinger på en kulebolt inne i klokkehuset - skyver hylsen og lageret fremover når pedalen trykkes ned. De fleste innenlandske lastebiler og sportsbiler fra 1960-tallet og frem til i dag bruker fortsatt denne ordningen.

Konsentrisk slavesylinder (CSC) Type

Moderne forhjulsdrevne kjøretøy og mange ytelsesbiler bruker en konsentrisk slavesylinder, som integrerer den hydrauliske aktuatoren og utløserlageret i en enkelt enhet som monteres direkte på girkassen, som omgir inngangsakselen. Når hydraulisk trykk påføres via clutchpedalen, skyver stempelet inne i CSC lageret fremover mot membranfjæren. Denne designen eliminerer den eksterne gaffelen, reduserer antall bevegelige deler og forbedrer pedalfølelsen. Kjøretøy inkludert Honda Civic, Volkswagen Golf (MkV og videre) og Ford Focus bruker utløserlager av typen CSC. Ulempen: når lageret eller den hydrauliske tetningen svikter, må hele CSC-enheten vanligvis skiftes ut - og den krever fjerning av girkassen for å få tilgang.

Kontinuerlig-kontakt (selvsentrerende) type

Noen produsenter designer utløserlagre for å være i konstant lett kontakt med membranfjærfingrene til enhver tid, selv når clutchen er helt innkoblet. Dette eliminerer det lille reisegapet som finnes i konvensjonelle oppsett og gjør at pedalresponsen føles mer umiddelbar. Det betyr også at lageret roterer kontinuerlig med motorhastighet, noe som krever lagermaterialer av høyere kvalitet og bedre tetning. LuK og Sachs tilbyr kontinuerlige kontaktlager som OEM-montering på flere europeiske kjøretøy.

Vinkelkontakt kulelagertype

Anvendelser for tunge og nyttekjøretøyer - semi-lastebiler, store diesel pickuper, landbruksutstyr - bruk vinkelkontaktkulelager eller koniske rullelager inne i frigjøringslagerhuset. Disse gir betydelig høyere aksial lastekapasitet enn de enrads dypsporkulelagrene som brukes i personbiler. En klasse 8 lastebilclutch kan kreve over 600 lbs pedalkraft å koble ut uten hydraulisk assistanse, og utløserlageret må håndtere det gjentatte ganger.

Hvordan gjenkjenne et sviktende clutchutløserlager

Et slitt eller sviktende utløserlager gir karakteristiske symptomer som vanligvis er enkle å identifisere når du vet hva du skal lytte og føle etter.

Støy når pedalen er trykket ned

Dette er den mest pålitelige indikatoren på et sviktende utløserlager. En malende, kvitrende, hvinende eller raslende lyd som vises spesifikt når du trykker clutchpedalen ned - og forsvinner når du slipper den - peker direkte på utløserlageret. Støyen oppstår vanligvis fordi de indre lagerringene er slitt, fettet har tørket ut eller lagerholderen har sprukket. I et konvensjonelt gaffelaktivert system belastes lageret kun når pedalen er nede, så lyden er tett korrelert med pedalposisjonen.

Med design med kontinuerlig kontakt roterer lageret hele tiden, slik at støyen kan være tilstede konstant og bli høyere eller endre tonehøyde når pedalkraften øker.

Vanskeligheter med å koble inn eller ut av clutchen

Hvis lageret har grepet eller kollapset delvis, kan det hende at det ikke beveger seg jevnt langs inngående akselhylse, noe som fører til at clutchen føles stiv, ujevn eller upresis. I ekstreme tilfeller kan lageret sette seg fast og forhindre full utkobling, noe som gjør girskift vanskelig eller umulig. Et fullstendig fastklemt lager kan også skade membranfjærfingrene gjennom ujevn kontakt, noe som forverrer reparasjonskostnadene betydelig.

Clutchpedal vibrasjon eller pulsering

Når lagerets indre komponenter er slitt ujevnt, kan pedalen overføre en vibrasjon eller pulserende følelse tilbake gjennom gaffelkoblingen. Dette er forskjellig fra den normale "engasjementspunkt"-tilbakemeldingen de fleste sjåfører føler. En pulserende vibrasjon som oppstår under hele pedalslaget - ikke bare ved inngrepspunktet - er verdt å undersøke umiddelbart.

Visuell inspeksjon under clutchservice

Hver gang girkassen fjernes for utskifting av clutch, bør utløserlageret inspiseres. Se etter:

• Grov eller motstandsdyktig rotasjon når den spinnes for hånd
• Synlige riss, sprekker eller misfarging på kontaktflaten
• Slitte, avskårne eller manglende kontaktputer på gaffelfingrene (der det er aktuelt)
• Slingre eller lek i lagerenheten når den presses aksialt
• Oljeforurensning - dette antyder en lekkasje av inngangsakseltetningen som også må adresseres

Gitt at tilgang krever fjerning av overføring, praktisk talt alle profesjonelle teknikere skifter utløserlageret hver gang clutchskiven og trykkplaten skiftes ut , uavhengig av om lageret viser symptomer. Arbeidskostnadene for jobben overstiger langt kostnadene for selve lageret - typisk $15 til $60 for de fleste personbilapplikasjoner - og installering av et nytt lager eliminerer muligheten for å måtte trekke girkassen igjen 20 000 miles senere for et lager som var på grensen på tidspunktet for clutchservice.

Utløserlager for clutch vs. andre clutchkomponenter: Hva blir forvirret

Fordi utløserlageret er en del av et større clutchsystem, kan dets symptomer overlappe med - eller være maskert av - feil i tilstøtende komponenter. Å forstå hva hver del gjør, hjelper til med å isolere den faktiske feilen.

Utløserlager vs. pilotlager / pilotbøssing

Pilotlageret eller pilotbøssingen er et lite lager presset inn i midten av veivakselen eller svinghjulet. Den støtter den fremre tuppen av transmisjonens inngangsaksel, holder den sentrert og forhindrer bøyning under belastning. I motsetning til utløserlageret, er pilotlageret kun under spenning når clutchen er frakoblet — når inngående aksel spinner med en annen hastighet enn veivakselen. Et sviktende pilotlager produserer støy under girskift eller når clutchen holdes nede ved stopp (for eksempel å vente i et trafikklys med girkassen i første gir). Hvis fjerning av lagertrykket fører til at støyen stopper, er problemet mer sannsynlig pilotlageret enn utløserlageret.

Utløserlager vs. trykkplate

Trykkplaten gir klemkraft for å holde clutchskiven mot svinghjulet. En slitt trykkplate forårsaker ofte clutchglidning - der motorens turtall stiger uten tilsvarende økning i kjøretøyets hastighet, spesielt under kraftig gass. Et sviktende utløserlager, derimot, produserer vanligvis støy eller inngrepsproblemer i stedet for glidning. Hvis du merker at clutchen glir, men ingen støy ved pedaltrykk, er trykkplaten den mest sannsynlige synderen.

Utløserlager vs. clutchgaffel

Clutchgaffelen er spaken som oversetter pedalbevegelse til aksial kraft på utløserlageret. En sprukket eller slitt clutchgaffel, eller en slitt pivotkulebolt, kan forårsake inkonsekvent pedalfølelse, skranglelyder eller i alvorlige tilfeller fullstendig tap av clutchaktivering. I motsetning til støy fra utløserlager, er støy fra clutchgaffel ofte mer en klunk eller skrangle i begynnelsen av pedalbevegelsen, i stedet for et vedvarende skrik eller grind midt i slag.

Utløserlager vs. slavesylinder (ekstern type)

På hydraulisk aktiverte systemer som bruker en ekstern slavesylinder (i motsetning til en CSC), skyver slavesylinderen clutchgaffelen mekanisk. En lekk eller sviktet ekstern slavesylinder forårsaker en svampaktig eller synkende clutchpedal, ikke mekanisk støy. Utlufting av det hydrauliske systemet eller inspeksjon av væskelekkasjer ved slavesylinderkroppen vil vanligvis bekrefte denne diagnosen raskt.

Utskifting av clutchutløserlager: Hva jobben innebærer

Det er ingen snarvei til å bytte ut et clutchutløserlager: girkassen må ut. På de fleste bakhjulsdrevne kjøretøy er dette en enkel, men arbeidskrevende prosess som vanligvis tar 3 til 6 timer for en erfaren mekaniker. Forhjulsdrevne kjøretøy med tverrmonterte motorer og integrerte transaksler kan kreve betydelig mer demontering.

Generell prosedyre for gaffelaktiverte systemer

1. Hev og støtt kjøretøyet trygt på jekkstøtter eller en heis.
2. Koble fra drivakselen eller CV-akslene etter behov.
3. Koble fra clutchkoblingen, hydraulikkledningen eller kabelen ved girkassen.
4. Støtt overføringen med en overføringsjekk og fjern tverrbjelken.
5. Fjern klokkehusboltene og skyv girkassen bakover av inngangsakselen.
6. Fjern clutchgaffelen fra dreiekulebolten og skyv utløserlageret av inngående akselhylse.
7. Inspiser gaffelen, dreiekulen, inngående akselhylse og clutchkomponenter. Bytt ut etter behov.
8. Installer det nye utløserlageret - de fleste klikker på gaffelfingrene eller klemmer på hylsen - og installer alle komponentene i motsatt rekkefølge.

CSC-spesifikke hensyn

Utskifting av konsentrisk slavesylinder følger en lignende prosedyre for fjerning av girkasse, men når girkassen er ute, løsner CSC ganske enkelt fra girhuset (vanligvis 2 til 4 bolter). Hydraulikkledningen må kobles fra og systemet luftes etter reinstallering. Noen CSC-enheter bruker en hydraulisk hurtigkobling; andre bruker en gjenget banjobolt. Skift alltid ut de hydrauliske tetningsskivene hvis de er av typen kobber.

En viktig advarsel med CSC-installasjon: ikke la clutchskiven henge ustøttet på girets inngangsaksel ettersom overføringen føres tilbake på plass. Bruk et clutchjusteringsverktøy for å holde skiven sentrert på svinghjulet, og støtt girkassenesen forsiktig for å unngå å bøye inngående aksel eller skade CSC-stempeltetningene.

Deler som skal skiftes ut samtidig

Siden overføringen allerede er ute, bør følgende elementer evalueres og erstattes hvis det er tvil om tilstanden:

• Clutchskive og trykkplate (bytt ut som et matchet sett)
• Pilotlager eller pilotforing
• Bakre hovedtetning (veivakseloljetetning)
• Transmisjonens inngangsakseltetning
• Clutchgaffel (hvis slitt eller sprukket)
• Pivotkulebolt (hvis sokkelen er slitt)
• Svinghjul (vis dekkes eller varmesprukket)

Hvor lenge skal et clutchutløserlager vare

Under normale kjøreforhold bør et kvalitetsclutchutløserlager vare hele levetiden til clutchenheten - vanligvis 80 000 til 120 000 miles i en personbil kjørt moderat. Noen lagre, spesielt de som brukes i lette kjøretøyer som hovedsakelig kjøres på motorveier med sjelden clutchinngrep, kan overstige 150 000 miles uten feil.

Flere faktorer fremskynder slitasje:

• Kjøre på clutchpedalen — Å hvile foten på pedalen mens du kjører opprettholder delvis kontakt mellom lageret og membranfjæren, noe som forårsaker kontinuerlig lavbelastningsslitasje. Denne singelvanen kan halvere levetiden på frigjøringslageret.
• Hyppig stopp-og-kjør-kjøring — bypendling multipliserer clutchens innkoblingssykluser dramatisk sammenlignet med motorveibruk.
• Tauing eller trekking av tung last — øker pedalkraften og den aksiale kraften som lageret må overføre.
• Aggressiv kjøring eller ytelseskjøring — gjentatte harde utskytinger belaster hele clutchsystemet, inkludert lageret.
• Dårlig lagerkvalitet — budsjetterstatningslager som bruker dårligere stål eller utilstrekkelig tetning, brytes ned betydelig raskere enn OEM eller premium ettermarkedsenheter fra SKF, Timken eller Sachs.
• Feiljustering — en feiljustert clutchskive eller en bøyd inngående aksel skaper sidebelastning på utløserlageret som det ikke er laget for å håndtere.

Velge et nytt utløserlager for clutch

Markedet for reservedeler tilbyr et bredt spekter av utløserlager til clutch til forskjellige prispunkter. Å forstå forskjellene bidrar til å ta et mer informert valg.

OEM vs. ettermarked

OEM-lagre kommer fra den originale utstyrsleverandøren eller er omdøpte ekvivalenter. For kjøretøy fra produsenter som kjøper clutchkomponentene sine fra LuK (nå en del av Schaeffler Group), Sachs eller Valeo, er et OEM-ekvivalent lager fra de samme produsentene vanligvis det beste valget. Disse lagrene er produsert etter samme spesifikasjoner som originalen og bruker samme kvalitet på stål, tetning og fett.

Generiske eller navnløse lagre hentet fra lavprisprodusenter er ofte betydelig billigere - noen ganger under $10 - men kvalitetskontrollavviket er betydelig. Rapporter om for tidlig feil innenfor 10 000 til 20 000 miles er vanlige med budsjettlager, noe som gjør kostnadsbesparelsene illusoriske gitt arbeidskraften som kreves for å installere på nytt.

Komplette clutchsett

Mest anerkjente clutchleverandører - LuK, Sachs, Exedy, Valeo, ACT - selger komplette clutchsett som inkluderer clutchskiven, trykkplaten og utløserlageret som et matchet sett. For de fleste reparasjonsscenarier er det mer praktisk å kjøpe et sett enn å skaffe individuelle komponenter, siden delene er konstruert for å fungere sammen og prisforskjellen vanligvis er beskjeden. Settpriser for vanlige personbiler varierer vanligvis fra $80 til $350 avhengig av kjøretøyapplikasjon og merkenivå.

Ytelsesapplikasjoner

Modifiserte kjøretøyer som kjører oppgraderte clutchtrykkplater – som krever høyere pedalkraft – trenger utløserlagre som er klassifisert for høyere aksialbelastninger. Leverandører som ACT (Advanced Clutch Technology) og South Bend Clutch tilbyr kraftige utløserlagre sammen med sine ytelsesclutchsett. Bruk av et standard utløserlager med høytrykkstrykkplate kan forårsake for tidlig lagersvikt selv ved forsiktig kjøring, fordi kontaktkraften overstiger OEM-lagrets designklassifisering.

Clutch Release Bearing Cost and Labour Estimations

Fordi tilgang til utløserlageret alltid krever fjerning av transmisjon, er selve delkostnaden en mindre del av den totale reparasjonskostnaden.

Disse estimatene forutsetter kun utskifting av lageret. Når clutchskiven og trykkplaten skiftes ut samtidig - noe som anbefales på det sterkeste - legg til $100 til $400 for tilleggsdelene avhengig av kjøretøy og merkelag. Den inkrementelle arbeidskostnaden er minimal siden clutchenheten allerede er eksponert.

Kan du kjøre med dårlig utløserlager for clutch

Dette avhenger av hvor mye lageret har degradert. I de tidlige stadiene av svikt - når det eneste symptomet er en svak kvitring eller hvinende lyd når pedalen er trykket inn - er kjøretøyet fortsatt fullt funksjonelt og kan kjøres forsiktig. Men å fortsette å kjøre uten å løse problemet akselererer feil og risikerer å forårsake sekundær skade.

Hvis lageret griper helt, kan det låse seg mot membranfjærfingrene og forhindre at clutchen i det hele tatt kobles ut. På det tidspunktet kan kjøretøyet ikke skiftes ut av hvilket gir det er i for øyeblikket, og fortsatt drift risikerer å bøye eller knekke trykkplatefingrene, skåre svinghjulsflaten eller skade inngående akselhylse - alt dette øker reparasjonskostnadene dramatisk.

Det praktiske rådet er: ikke overse støyen. Hvis du hører en knusende eller hvinende lyd som er spesifikt knyttet til clutchpedalen, planlegg reparasjonen før situasjonen blir en nødsituasjon. Å kjøre 2000 til 3000 ekstra miles på et støyende, men fortsatt funksjonelt lager er et annet forslag enn å kjøre 15.000 miles i håp om at problemet løser seg selv.

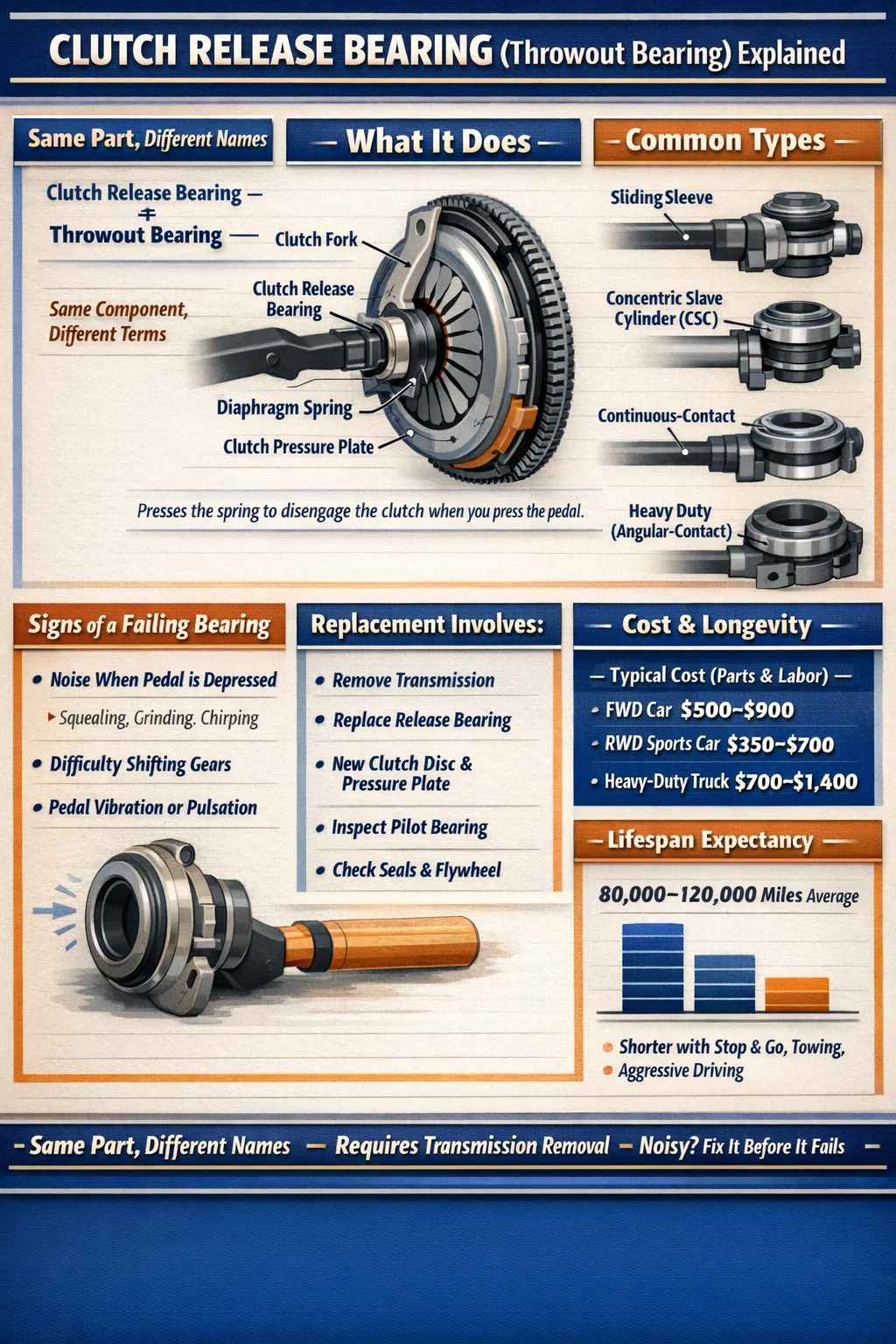

Sammendrag: Utløserlager og utløpslager er samme del

For å bringe alt klart sammen:

• Et clutchutløserlager og et utkastlager er identiske komponenter beskrevet med forskjellige navn. «Throwout bearing» er det amerikanske språkbegrepet; "clutch release bearing" er standard teknisk betegnelse.
• Lageret fungerer som et trykkgrensesnitt mellom det stasjonære aktiveringssystemet og den roterende trykkplaten, noe som muliggjør utkobling av clutchen.
• Det finnes flere designtyper - glidehylse, konsentrisk slavesylinder, kontinuerlig kontakt og kraftig - hver egnet for forskjellige bruksområder.
• Det primære symptomet på et sviktende lager er støy, spesielt når clutchpedalen er trykket inn.
• Utskifting krever alltid fjerning av girkasse; Det anbefales på det sterkeste å bytte hele clutchsettet samtidig.
• Kvalitet er viktig – bruk OEM-ekvivalente lagre fra etablerte leverandører i stedet for det billigste tilgjengelige alternativet.
• Tidlig oppmerksomhet på symptomer forhindrer sekundær skade og holder de totale reparasjonskostnadene forutsigbare.
