Hva viser et utkast-lagerdiagram deg egentlig?

Author: Heyang Date: Jun 29, 2026
Rask svar

For et utkast Peiling Diagrammet viser deg faktisk

Et utkastlagerdiagram - også kalt et utløserlagerdiagram - illustrerer den nøyaktige posisjonen, bevegelsesbanen og det mekaniske forholdet mellom utkastlageret (TOB), clutchgaffelen, trykkplatefingrene og transmisjonens inngangsaksel. Diagrammet er den raskeste måten å forstå hvorfor dette enkeltlageret kontrollerer hele clutchens inn- og utkoblingssyklus. Når du trykker på clutchpedalen, glir utkastlageret aksialt langs inngående akselhylse mot trykkplaten, skyver mot membranfjærfingrene og frigjør klembelastningen på friksjonsskiven – alt innenfor en lineær kjøreavstand som vanligvis strekker seg fra 8 mm til 18 mm avhengig av kjøretøyets applikasjon.

Diagrammet avslører også noe som mange teknikere overser: lageret må opprettholde en bestemt frigjør lager-til-finger-klaring , ofte kalt gratis lek. På de fleste bakhjulsdrevne kjøretøy med mekanisk kobling er dette gapet 1 mm til 3 mm . På hydrauliske systemer er det faktisk null - lageret rir mot fingrene kontinuerlig (en "konstant-kontakt" eller "selvjusterende" design). Å forstå diagrammet betyr å forstå hvilken type kjøretøyet ditt bruker og hvordan det endrer prosedyrer for inspeksjon, justering og utskifting.

8–18 mm
Typisk aksial vandring
1–3 mm
Fritt spill (mekanisk kobling)
0 mm
Fritt spill (hydraulisk / konstant kontakt)
~1500 N
Topplast (typisk personbil)

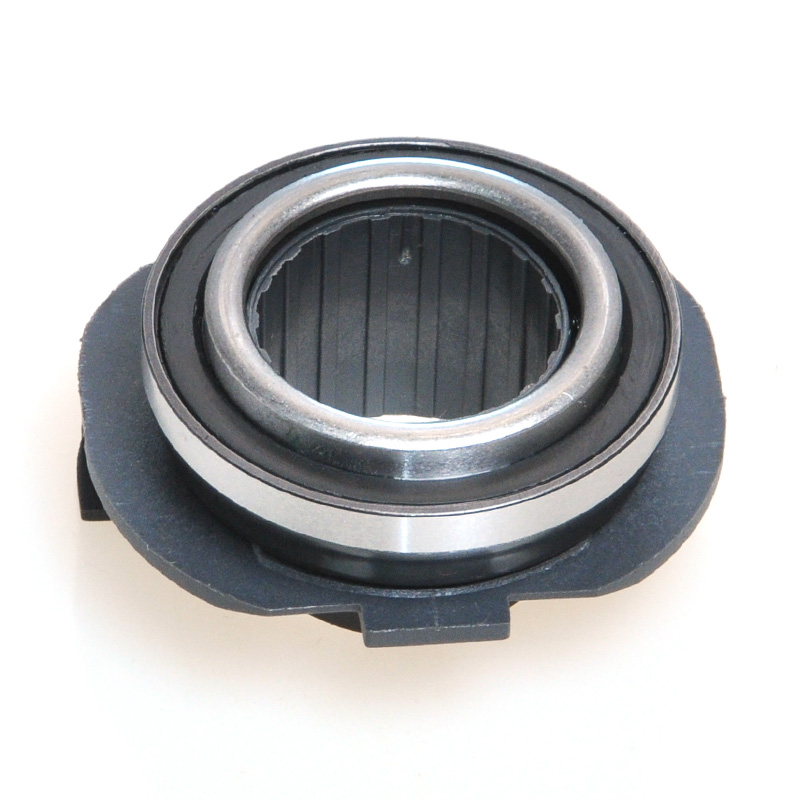

Komplett anatomi av utkastningslagerenheten

Korrekt lesing av et utkast-lagerdiagram krever at du kjenner til hver merkede komponent. Sammenstillingen er villedende kompakt - de fleste enheter måler mellom 45 mm og 120 mm i utvendig diameter - men den yter under betydelig aksial belastning ved hastigheter som kan overstige 4000 RPM på clutchsiden under delvis innkobling.

01

Ytre løp (kontaktansikt)

Den flate eller svakt konturformede overflaten som kommer i kontakt med membranfjærfingrene på trykkplaten. På konvensjonelle lagre roterer den ytre ringen med fingrene. På forseglede vinkelkontaktdesign roterer hele lageret som en enhet. Kontaktflaten er kasseherdet til 58–62 HRC for å motstå hamrende belastninger ved første inngrep.

02

Indre Race og Bore

Den indre ringen er press- eller slip-fit på lagernavet eller hylsen. Boringstoleransen er kritisk: en boring som er for løs får lageret til å gynge på inngående aksellagerholderhylse, og produserer et uregelmessig slitasjemønster som er synlig i analyse etter feil som en halvmåneformet polering på hylsens OD.

03

Sett med kule eller rulleelementer

De fleste kaste ut lagre bruker dype sporkulelager fordi de håndterer kombinerte aksiale og radielle belastninger. Noen tunge lastebilapplikasjoner bruker vinkelkontaktkulelager anordnet i tandem. Antall kuler varierer vanligvis fra 7 til 14, og deres diameter bestemmer direkte den dynamiske belastningsgraden (C) til lageret.

04

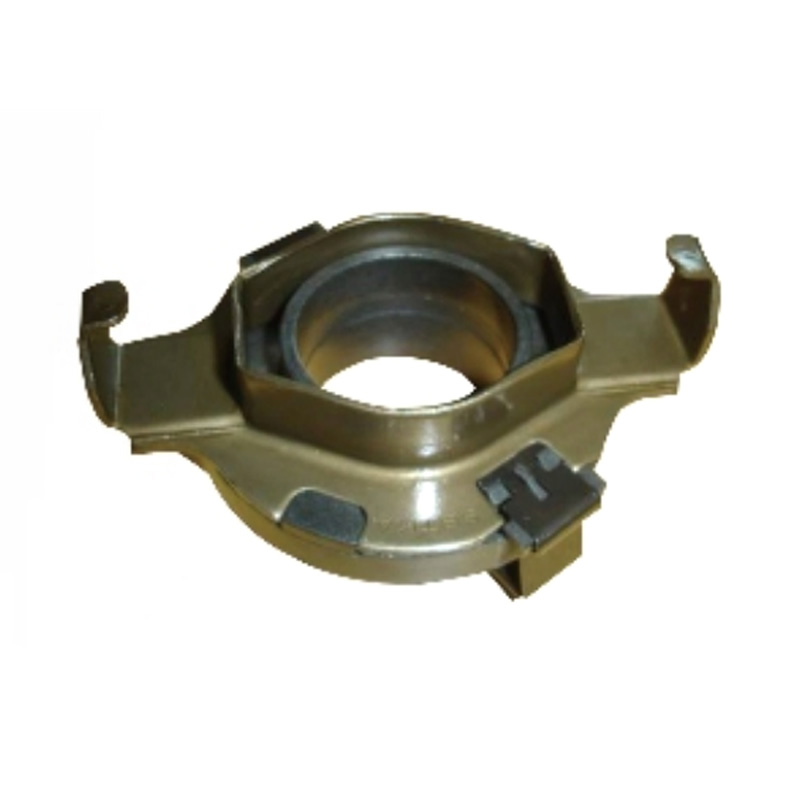

Peiling Hub / Sleeve

Navet er den strukturelle koblingen mellom lageret og clutchgaffelen. I kabeltrekksystemer har navet holdeører eller et spor som mottar gaffelspissene. I hydraulisk konsentrisk slavesylinder (CSC)-design er navet en integrert del av stempelhuset - lageret er festet eller presset på stempelet, og hele enheten monteres direkte til klokkehuset.

05

Holdeklips / Fjærklemme

En stemplet stålklemme holder lageret på navet under installasjonen og hindrer det i å falle bort fra gaffelen under ikke-innkoblet kjøring. Klippfeil er en vanlig årsak til at lageret går utenfor aksen, som produserer en slipelyd under lett pedaltrykk selv før full inngrepsstøy vises.

06

Clutchgaffel (utløsergaffel / åk)

Mens gaffelen er en separat komponent, inkluderer hvert utkast-lagerdiagram det fordi det definerer spakforholdet som forsterker pedalkraften. Gaffeldrejegeometrien varierer - noen gaffel svinger på en kulebolt gjenget inn i klokkehuset, andre bruker en dreieaksel. Forholdet mellom pedalstang-sidearmen og lager-skyve-sidearmen er typisk 3:1 til 5:1 , som betyr at pedalenden beveger seg tre til fem ganger lenger enn lagerets vandring.

Hvordan lese et utkast-lagerdiagram trinn for trinn

Et profesjonelt utkastlagerdiagram i OEM-stil bruker et tverrsnitt (snittvisning) skåret langs senterlinjeaksen til transmisjonens inngangsaksel. Slik tolker du hvert lag i tegningen:

Trinn 1

Identifiser rotasjonsaksen

Den horisontale senterlinjen representerer transmisjonens inngangsaksel. Alt roterer rundt denne linjen i normal drift. Selve utkastlageret er konsentrisk med denne linjen - enhver eksentrisitet i diagrammet indikerer et feiljusteringsproblem i den virkelige monteringen.

Trinn 2

Finn hvileposisjonen vs. frigjøringsposisjonen

De fleste diagrammer viser to lagerposisjoner ved bruk av heltrukne linjer for hvile (clutch innkoblet, pedal opp) og stiplede eller stiplede linjer for frigjort posisjon (pedal trykket ned). Den aksiale avstanden mellom disse to posisjonene er frigjøringslagervandring , en kritisk spesifikasjon for oppsett av gaffelgeometri.

Trinn 3

Les klaringsdimensjonen

En dimensjonspil mellom lagerets kontaktflate og membranfjærfingerspissene viser fritt spill gap . På tradisjonelle mekaniske koblingssystemer stilles dette gapet inn under installasjonen ved å justere kabel- eller stanglengden. Bekreft spesifikasjonen mot kjøretøyets servicehåndbok - for eksempel spesifiserer en 2005 Ford F-250 Super Duty med en 6.0L diesel 22 mm pedalfri vandring , som tilsvarer omtrent 2,5 mm ved lageret.

Trinn 4

Sjekk gaffelpivotgeometrien

Gaffelens dreiepunkt vises vanligvis som en sirkel (kulebolt) eller en trekant (fast pivot). Mål dimensjonen fra dreiesenteret til lagerkontaktpunktet, og fra dreiesenteret til kabel-/stangfestet. Del den lengre med den kortere for å bekrefte gaffelens mekaniske fordelsforhold. Å endre dette forholdet (som noen ettermarkeds ytelsesgafler gjør) endrer pedalfølelsen og nødvendig pedalkraft.

Trinn 5

Bekreft CSC vs. ekstern gaffeloppsett

Hvis diagrammet viser lageret integrert med en hydraulisk sylinderkropp som boltes direkte til klokkehusets overflate og omgir inngangsakselen, er det en konsentrisk slavesylinder (CSC) design. Det er ingen ekstern gaffel. Lageret går frem og tilbake hydraulisk. Feillesing av dette som et gaffelaktivert system fører til bestilling av feil erstatningslagernav.

Trinn 6

Legg merke til trykkplatens fingerprofil

Moderne trykkplater bruker en Belleville-fjær (membran) hvis fingertuppene kan være flate, kronede eller skålede. Lagerkontaktflatens geometri må samsvare. Et flatt lager på en trykkplate med kronet finger produserer punktbelastning, som akselererer både lager- og fingerslitasje og kan forårsake asymmetrisk utløsning som resulterer i clutch støy.

Typer utkastbare lagre og deres viktigste forskjeller

Utkastlageret du ser i diagrammet avhenger helt av clutchaktiveringssystemet. Tabellen nedenfor sammenligner de fire hovedtypene som brukes på tvers av personbiler, lette lastebiler og tunge nyttekjøretøyer over hele verden.

Tabell 1 — Sammenligning av utkastlagertype etter aktiveringssystem
Type Aktivering Gratis spill Vanlig applikasjon Erstatningskompleksitet
Mekanisk kabel, pull-type Kabeltrekker gaffel 1–3 mm ved lager De fleste FWD personbiler før 2005 Lavt - lager glir av navet
Mekanisk stangkobling, push-type Stang skyver gaffel 1,5–3 mm ved lager RWD lastebiler, muskelbiler, vintage Lav — tilgjengelig med overføring inn
Hydraulisk ekstern slavesylinder Hydraulisk sylinder skyver gaffel Automatisk justering (nær null) Mellomstor RWD, lette lastebiler etter 1995 Medium — slavesylinder separat
Hydraulisk konsentrisk slavesylinder (CSC) Stempel integrert med lager Null (konstant kontakt) Moderne FWD, dobbelclutch, sportsbiler Høy — krever fjerning av overføring

Leser feilbevis tilbake i diagrammet

Hver modus for utkastlagerfeil har en unik signatur som tilordnes direkte til diagrammets geometri. Å forstå disse mønstrene hjelper teknikere med å diagnostisere fra symptomer før demontering bekrefter det.

Støymønster

Hvining eller kvitring ved pedaldepresjon

Et hvin som starter umiddelbart når pedalen begynner å bevege seg og forsvinner når pedalen er trykket helt ned, indikerer vanligvis at lageret har grepet innvendig. Den ytre ringen roterer ikke lenger fritt med membranfjærfingrene, så metall-til-metall-gliding produserer støyen. I diagrammet tilsvarer dette at kontaktflaten mister relativ bevegelse mellom den og fjærfingrene - en situasjon der lageret er låst, men trykkplatefingrene fortsetter å rotere ved motorhastighet. Typisk levetid før denne feilen i stopp-og-kjør bykjøring er 80 000 til 120 000 km ; i høyskliapplikasjoner (bakkestart tung bruk) synker figuren til 50 000 km eller mindre .

Støymønster

Sliping når clutchen er helt utløst (pedal opp)

Hvis slipingen er tilstede med pedalen helt sluppet (clutch innkoblet, kjøretøyet kjører normalt), og forsvinner når du trykker litt på pedalen, trekker utkastlageret mot trykkplatefingrene selv uten pedalinngang. I mekaniske koblingssystemer betyr dette vanligvis at frispillet er justert til null eller at kabelen har strukket seg og deretter blitt overstrammet under justeringen. I diagrammet har hvileposisjonen til lageret forskjøvet seg fremover til det kommer i kontakt med trykkplatens fingertuppene. Dette er ikke en lagerdefekt – det er en koblingsoppsettfeil – men hvis den ikke korrigeres, akselererer den konstante belastningen lagertretthet og lageret vil svikte innen 10 000 til 30 000 km .

Føl mønster

Vibrasjon gjennom pedalen under engasjement

Pedalvibrasjoner i det øyeblikket clutchen tas opp kan indikere et utkastlager som har utviklet radialt slark (den indre ringen er løs på navet). I diagrammet betyr radiell klaring at lagerets senterlinje ikke lenger er koaksial med inngangsakselens senterlinje. Den resulterende feiljusteringen forårsaker ujevn kontakt på tvers av membranfjærfingerspissene - noen fingre bærer mer belastning enn andre - og skaper en pulserende inngrepskraft. Det samme symptomet kan stamme fra en skadet trykkplate eller slitt skive, så diagnosen må bekreftes etter fjerning av girkassen.

Føl mønster

For tung pedal uten støy

Et utkastlager som binder seg til navet eller hylsen - i stedet for å svikte internt - produserer økt aktiveringskraft uten støy. Lageret beveger seg aksialt, men med friksjon. I diagrammet tilsvarer dette at nav-til-hylse-grensesnittet utvikler korrosjon eller grader som motstår glidning. Utvasking av smøremiddel fra feil bruk av løsemidler under en overføring er den vanligste årsaken. Grafittimpregnerte hylsebelegg på moderne nav er designet for å motstå dette, men de er sårbare for løsningsmiddelstripping.

Installasjonsdimensjoner og klaringer — Hva diagrammet spesifiserer

Et riktig tegnet installasjonsdiagram for utkastbare lager inkluderer en dimensjonsblokk med minimum følgende spesifikasjoner. Disse verdiene varierer fra kjøretøy til kjøretøy, men tabellen nedenfor gir representativt utvalg sammenstilt fra OEM-servicemanualer på tvers av store produsenter, inkludert ZF, Sachs, LuK, Valeo og Exedy teknisk dokumentasjon.

Tabell 2 — Spesifikasjonsområder for utkastlagerinstallasjon (passasjerkjøretøy)
Spesifikasjon Typisk rekkevidde Målepunkt Notater
Peiling free play 1,0–3,0 mm Ved lagerkontaktflate Kun mekanisk kobling
Pedalfri reise 10–30 mm Ved pedalpute Forsterket av pedalforhold
Peiling axial travel 8–18 mm Navforskyvning Må fjerne membranen ved full utløsning
Hylse-til-nav radiell klaring 0,02–0,10 mm Inngående akselholder OD Tillater selvsentrering under belastning
Gaffelspissens inngrepsdybde 3–6 mm Gaffelspissen inn i navsporet Utilstrekkelig dybde fører til at gaffelen hopper av
Diafragma fjærfinger høydetoleranse ±0,5 mm (maks variasjon) Over alle fingrene Hvis dette overskrides, forårsaker det uro i clutchen

Når du installerer et nytt utkastlager, bør diagrammets dimensjonsblokk brukes som en sjekkliste mot målinger som er satt sammen før du installerer transmisjonen på nytt. Å hoppe over dette trinnet er den vanligste årsaken til tidlig gjentatt feil – spesielt på kjøretøyer med høy kjørelengde der gaffelslitasje har endret den effektive spakgeometrien fra det diagrammet antar.

CSC-kastelagerdiagrammet – en annen arkitektur

Den konsentriske slavesylinderdesignen fortjener sin egen seksjon fordi diagrammet ser helt annerledes ut enn den konvensjonelle gaffelaktiverte layouten. Mange teknikere som er opplært på eldre kjøretøy, feilidentifiserer CSC-diagrammer eller forsøker å tilpasse konvensjonelle lagerbytteprosedyrer til CSC-applikasjoner med dyre konsekvenser.

Hva CSC-diagrammet viser

CSC-diagrammet er et tverrsnitt gjennom den hydrauliske sylinderkroppen. Viktige funksjoner som er synlige i tegningen inkluderer:

  • Den hydrauliske innløpsporten og lufteskrueporten på det ytre huset
  • Det ringformede stempelet som glir aksialt innenfor sylinderboringen
  • Stempeltetningen (vanligvis EPDM leppetetning eller O-ring) og dens aksiale posisjon i forhold til porten
  • Utkastslageret presset eller snappasset på stempelnesen
  • Returfjæren (hvis montert) som holder lageret i kontakt med trykkplatefingrene
  • Monteringsflensboltmønsteret som plasserer CSC til klokkehuset

Det er ingen gaffel, ingen pivotbolt og ingen kabel/stang i diagrammet. Clutchhovedsylinderen i pedalboksen kobles direkte til denne enheten via en hydraulikkledning. Utkastlageret i dette systemet ser en kontinuerlig forspenningskraft på 50 til 200 N (kontaktkraften fra returfjæren eller membranfjærens forhåndsbelastning) til enhver tid, selv når pedalen slippes - og det er grunnen til at CSC-utkastlagre må klassifiseres for kontinuerlig drift, ikke periodisk bruk.

Vanlige feillesninger i CSC-diagram

Den hyppigste feilen ved tolkning av et CSC-diagram er feilidentifisering av lufteporten som en smørekobling. De to kan se like ut i en skjematisk, men tjener helt forskjellige formål. Forsøk på å smøre en lufteport introduserer smøremiddel i den hydrauliske kretsen, forurenser bremse-/clutchvæsken og ødelegger stempeltetningen innen noen få hundre kilometer.

Den andre vanlige feilen er feillesing av lagerets monteringsmetode på stempelet. Noen CSC-lagre er en press-fit og kan ikke skilles fra stempelet uten å ødelegge stempelet; andre bruker en låsering og kan repareres separat. Diagrammets snittvisning gjør dette klart - en press-fit skjøt viser ingen spor eller klipsfunksjon ved lager-til-stempel-grensesnittet, mens en snap-ring-skjøt viser et spor og klipsetverrsnittet.

På biler som Volkswagen-konsernets DSG-girkasser med dobbel clutch er det faktisk to CSC-enheter i samme klokkehus - en for hver deloverføring - og diagrammene deres er speilbilder av hverandre. Forvirrende K1- og K2-lagre under remontering resulterer i en girkasse som ikke kan koble ut noen av clutchpakkene.

Ytelse og racing Kast ut lagerdiagramforskjeller

Høyytelses- og racing-utkast-lagre er konstruert til en annen standard enn OEM-erstatninger, og diagrammene deres gjenspeiler disse forskjellene tydelig. Å forstå diagrammet hjelper når du spesifiserer riktig ytelseslager for et gitt effektnivå.

Design med vinkelkontaktlager

Racing-utkastlagre erstatter ofte standard dypsporkulelager med en vinkelkontaktdesign, synlig i diagrammet som et kulesett plassert i vinkel (vanligvis 15° til 40° ) i forhold til raseboringsaksen. Denne geometrien gjør at lageret kan bære høyere kombinerte aksiale og radielle belastninger uten å øke hylsterstørrelsen. Tilton Engineering 40-seriens utløserlager for clutch bruker for eksempel et matchet sett med vinkelkontaktlager som er klassifisert for å håndtere utløserbelastninger opp til 4000 N — nesten tre ganger den typiske personbillasten.

Selvjusterende (sfærisk) kontaktflate

I diagrammet av et selvjusterende ytelsesfrigjøringslager viser kontaktflaten en sfærisk eller konveks profil i stedet for en flat overflate. Denne geometrien kompenserer for mindre feiljustering mellom utkastlageraksen og membranfjærens fingerplan – feiljustering som blir mer betydelig i applikasjoner med høye hestekrefter der motorens dreiemomentreaksjon kan forskyve drivverket under belastning. Det sfæriske ansiktet omfordeler kontaktspenningen, og reduserer den maksimale Hertzian-kontaktspenningen som forårsaker fingerbranndannelse.

Justerbar lagerhøyde

Noen ytelsesgaffelaktiverte utkastslagre har et justerbart nesestykke som endrer den effektive høyden på kontaktflaten i forhold til lagerkroppen. I diagrammet er dette vist som en gjenget krage med låsemutter. Dette gjør at det samme lageret kan konfigureres for forskjellige trykkplatefingerhøyder - nyttig når du blander ettermarkedstrykkplater med eksisterende gaffelgeometri. Høydejusteringsområdet er vanligvis ±5 mm .

Grafittfrigjøringslager (vintage/slipper-type)

Vintage racingdiagrammer viser noen ganger et utløserlager av grafittblokk - et tøffellager som ikke roterer, men glir på membranfjærfingrene ved hjelp av en karbongrafittflate. Det er ingen baller eller løp i dette designet. Diagrammet viser en solid grafitt- eller karbonfylt PTFE-pute i en stålbærer. Denne designen krever kontinuerlig kontakt (null fritt spill) og genererer friksjonsvarme som begrenser bruken til kretser med vedvarende drift i stedet for gatekjøring med gjentatte innkoblingssykluser.

Vedlikeholdsintervaller og når det skal skiftes basert på diagramslitasjeindikatorer

Utkastslagere er klassifisert som en slitasjedel, og OEM-veiledning anbefaler universelt å bytte ut lageret hver gang clutchskiven og trykkplaten skiftes - uavhengig av tilsynelatende lagertilstand. Begrunnelsen er enkel: Arbeidskostnaden ved å fjerne girkassen igjen hvis lageret svikter kort tid etter en clutchservice er mange ganger kostnaden for selve lageret.

50 000–80 000 km Mark

For tung bykjøring (hyppig bruk av clutch, stop-and-go) er dette den første kjørelengden der inspeksjon av utkastslager er tilrådelig. Hvis girkassen faller ned av en annen grunn (girkasseservice, tomassesvinghjulbytte), bør lageret undersøkes for aksialt spillerum som er større enn 0,3 mm og radialt spill større enn 0,2 mm , målt med lageret på inngående akselhylse.

Clutchserviceintervall (alle kjørelengder)

Enhver clutchjobb er en automatisk utskifting av lagre. Dette er bransjestandardanbefalingen fra Sachs, LuK, Valeo og Exedy - som alle leverer utkastslagre i clutchsettet deres nettopp av denne grunn. Forsøk på å gjenbruke et originalt lager med et nytt clutchsett ugyldiggjør clutchsettets garanti på de fleste merker.

Støybasert erstatning (alle kjørelengder)

Clutchpedalavhengig støy - støy som vises eller forsvinner med pedalbevegelser - er tilstrekkelig begrunnelse for å bytte ut lagre uavhengig av kjørelengde. Ignorering av dette symptomet risikerer fullstendig lagerbeslag, noe som kan låse clutchen i utkoplet posisjon (kjøretøyet kan ikke koble inn drivverket) eller forårsake at fragmenter av kontaktflaten skader trykkplatens membranfingre, noe som gjør en lagererstatning til en komplett erstatning av clutchsettet.

CSC hydraulisk lekkasje (alle kjørelengder)

Et CSC-utkastlager som begynner å lekke hydraulikkvæske har en sviktet stempeltetning. Siden lageret er integrert med stempelet, må hele CSC-enheten skiftes ut. Hydraulikkvæske forurensning av clutchfriksjonsskiven er den sekundære konsekvensen - selv en liten mengde clutchvæske på skiveoverflaten reduserer friksjonskoeffisienten fra ca. 0,35 til under 0,15 , forårsaker clutchglidning ved fullt dreiemoment.

Smørepunkter i utkastlagerdiagrammet

Hvert profesjonelle installasjonsskjema for utkast av lager markerer spesifikke smørepunkter med et fettsymbol. Å påføre smøremiddel på feil sted - eller bruke feil type - forårsaker like mange problemer som å påføre ingen i det hele tatt.

A

Inngående akselholderhylse / navboregrensesnitt

A lett film av fett med høyt smeltepunkt (NLGI klasse 2, litiumkompleks eller molybdendisulfidbase) påføres på utsiden av inngående aksellagerholdere der navet glir. Filmen må være tynn – synlig dekning uten overskudd. Overflødig fett migrerer inn på clutchskiven og forurenser friksjonsoverflaten.

B

Gaffel Pivot Ball Stud

Gaffelskruen mottar en liten mengde av det samme fettet med høyt smeltepunkt. På kulebolter påføres fett på kuleoverflaten. På akseltapper mottar bøssingene i hver ende av gaffelakselen fett gjennom en Zerk-kobling hvis den finnes, eller ved demontering.

C

Gaffeltips på Hub-kontaktpunkter

Der gaffelspissene kommer i kontakt med lagernavets ører eller sporet, forhindrer en liten mengde fett gnagingskorrosjon og reduserer sklir som forårsaker skravling av clutchpedalen. Bare kontaktområdet – ikke hele gaffelspissen – mottar fett.

X

IKKE smør: Lagerkontaktflate

Den utkastbare lagerkontaktflaten som berører membranfjærfingrene må forbli tørr. Fett på denne overflaten skaper et glideplan som kan føre til at fingrene går eksentrisk over lagerflaten, og produserer vibrasjoner og akselererer slitasje på begge komponentene. Moderne lagre er fabrikksmurt innvendig og forseglet — de krever ingen ekstra smøring .

Ofte stilte spørsmål om kaste ut lagerdiagrammer og erstatning

Hva er forskjellen mellom et utkastlager og et utløserlager?

De er den samme komponenten referert til med to forskjellige navn. "Throw out bearing" er det tradisjonelle nordamerikanske begrepet. "Release bearing" er mer vanlig i europeisk servicelitteratur og i OEM-delskataloger fra produsenter som ZF, Sachs og Valeo. Noen servicediagrammer bruker "clutch release bearing" (CRB) som den formelle betegnelsen. Alle tre begrepene beskriver det samme lageret som kobler ut clutchen når pedalen trykkes inn.

Kan jeg diagnostisere et dårlig utkastlager uten å fjerne girkassen?

Ja, med rimelig selvtillit. Et sviktende utkastlager produserer nesten alltid støy som er spesifikt knyttet til clutchpedalens stilling. Med motoren i gang, trykk sakte ned clutchpedalen. Hvis en støy (hvin, grind eller kvitring) begynner så snart pedalen begynner å bevege seg og deretter endrer karakter eller stopper i nærheten av gulvet, er utkastlageret den primære mistenkte. Hvis støyen er tilstede til enhver tid uavhengig av pedalposisjon, er problemet mer sannsynlig i selve overføringen. Denne pedalavhengige støytesten korrelerer direkte med diagrammets hvile-vs. frigjorte lagerposisjon: bare lageret beveger seg når pedalen beveger seg, så støy som sporer med pedalvandring må komme fra lageret eller dets umiddelbare kontaktpunkter.

Hvordan skiller utkastlagerdiagrammet seg for en trekk-type clutch og en push-type clutch?

I en push-type clutch (den vanligste utformingen), er utkastlageret på girkassesiden av trykkplaten og skyves mot motoren for å trykke ned membranfjærfingrene. I en trekk-clutch er utløsermekanismen på motorsiden av trykkplaten, og lageret trekker fingrene bort fra svinghjulssiden. Diagrammets kraftpil og lagerets kjøreretning reverserer fullstendig mellom de to designene. Trekk-type clutcher var historisk vanlige på landbruksutstyr og noen europeiske lastebiler (Eaton Fuller, for eksempel), men vises av og til på høyytelses ettermarkedsoppsett fordi de gir en mer konsistent pedalfølelse ved høye klemmebelastninger.

Hva betyr det når utkast-lagerdiagrammet viser en "selvsentrerende" funksjon?

Selvsentrerende (også kalt flytende eller selvjusterende) utkastslagre har en passform fra nav til ytre kropp som tillater en liten mengde radiell flyte - vanligvis 0,5 til 2,0 mm av radiell bevegelse - mellom navet som rir på inngående akselhylse og den ytre delen som kommer i kontakt med trykkplaten. Denne flottøren lar lageret justere seg selv med trykkplatens membranfjærfingerspisser selv om clutchen ikke er perfekt konsentrisk med inngående aksel. Diagrammet viser dette som et klaringsgap mellom navet OD og den ytre bæreren ID, ofte med en bølgefjær eller sentreringsfjær som holder den ytre kroppen sentrert under ikke-inngrep uten å hindre radiell bevegelse under belastning.

Hvorfor lager mitt nye utkastslager støy umiddelbart etter installasjon?

Ny utkastlagerstøy umiddelbart etter installasjon indikerer nesten alltid en av tre installasjonsfeil som er synlige i diagrammet: (1) Frispillet ble ikke innstilt riktig og lageret kontakter trykkplatefingrene i hvile, kjører under kontinuerlig belastning og genererer varmestøy. (2) Navhylsen ble ikke smurt før installasjonen, så lageret binder seg til inngående akselholder og glir ikke fritt. (3) Gaffelspissene sitter ikke riktig i navsporet, noe som fører til at lageret vipper av aksen og kommer i kontakt med trykkplatefingrene i vinkel. Gå tilbake til diagrammets klaringsdimensjon og gaffelinngrepsdybdedimensjon for å verifisere disse tre punktene før du antar at selve lageret er defekt.

Er det en måte å bytte ut bare utkastlageret uten å bytte hele clutchsettet?

Teknisk sett ja, men det er ikke anbefalt praksis. Å bytte bare utkastlageret krever fortsatt full fjerning av girkassen på de fleste kjøretøy – tilsvarende arbeid som en komplett clutchjobb. Siden clutchskiven, trykkplaten og utkastet lagerslitasje med relaterte hastigheter (de er alle gjenstand for samme antall inngrepssykluser), betyr installasjon av et nytt lager mot en slitt trykkplate og skive at det nye lageret vil møte slitte membranfjærfingre som kan være ujevn i høyden (utover toleransen på 0,5 mm, samme mønster som vist i diagrammet), akselerert slitasje i diagrammet og akselerert dag. en. Kostnaden for lagersettet kontra et komplett clutchsett er vanligvis mindre enn 15–25 % av den totale reparasjonskostnaden , noe som gjør delsubstitusjon økonomisk irrasjonelt.

Har elektriske kjøretøy (EV-er) kastelager?

Standard batteri-elektriske kjøretøy (BEV) har ikke manuelle clutcher og har derfor ingen utkastlager. Den elektriske motoren kobles til drivhjulene gjennom et enkelt-hastighets reduksjonsgir uten clutchmekanisme. Noen ytelses-EV-applikasjoner og visse hybridkonfigurasjoner bruker imidlertid automatiserte manuelle girkasser eller dobbeltclutch-transmisjoner som beholder clutchpakker - i disse tilfellene brukes elektrisk aktiverte CSC-enheter og de inneholder et utkastlager, selv om det styres av en elektronisk clutchaktuator i stedet for en pedaldrevet hydraulisk krets.

Hvilket fett går på inngående akselhylse når du installerer et utkastlager?

Utkastlagerdiagrammets smøremerknad spesifiserer et fett med høy temperatur og høyt smeltepunkt som er kompatibelt med clutchmiljøet. De fleste produsenter av OEM og clutchsett (LuK, Sachs, Valeo, Exedy) inkluderer en liten pose med passende fett i clutchsettet. Hvis du kjøper separat, a molybdendisulfid (MoS2) fett, NLGI klasse 2 , med et fallpunkt over 180°C er passende. Kobber-anti-festeforbindelse brukes noen ganger av teknikere, men er ikke ideell fordi den kan migrere lettere og dens høye varmeledningsevne kan akselerere varmeoverføringen inn i lagernavet. Bruk aldri hjullagerfett eller chassisfett – begge er for myke og vil bli flytende under clutchvarmen og migrere inn på skiveoverflaten.
